Mérési területek beállítása
Minden mérési régió két területből áll, amelyek a mérés stabilizálására szolgálnak. Minden régiónak van egy rögzítési pontja, amely meghatározza a mérés kezdő- és végpontját. A távolságokat a következő módokon mérheti meg:
- Vízszintesen
- Függőlegesen
- Vízszintesen és függőlegesen
- euklideszi
-
A mérési területek beállításához válassza ki a kettős nyíl gombot.
Lásd az alábbi ábrán.

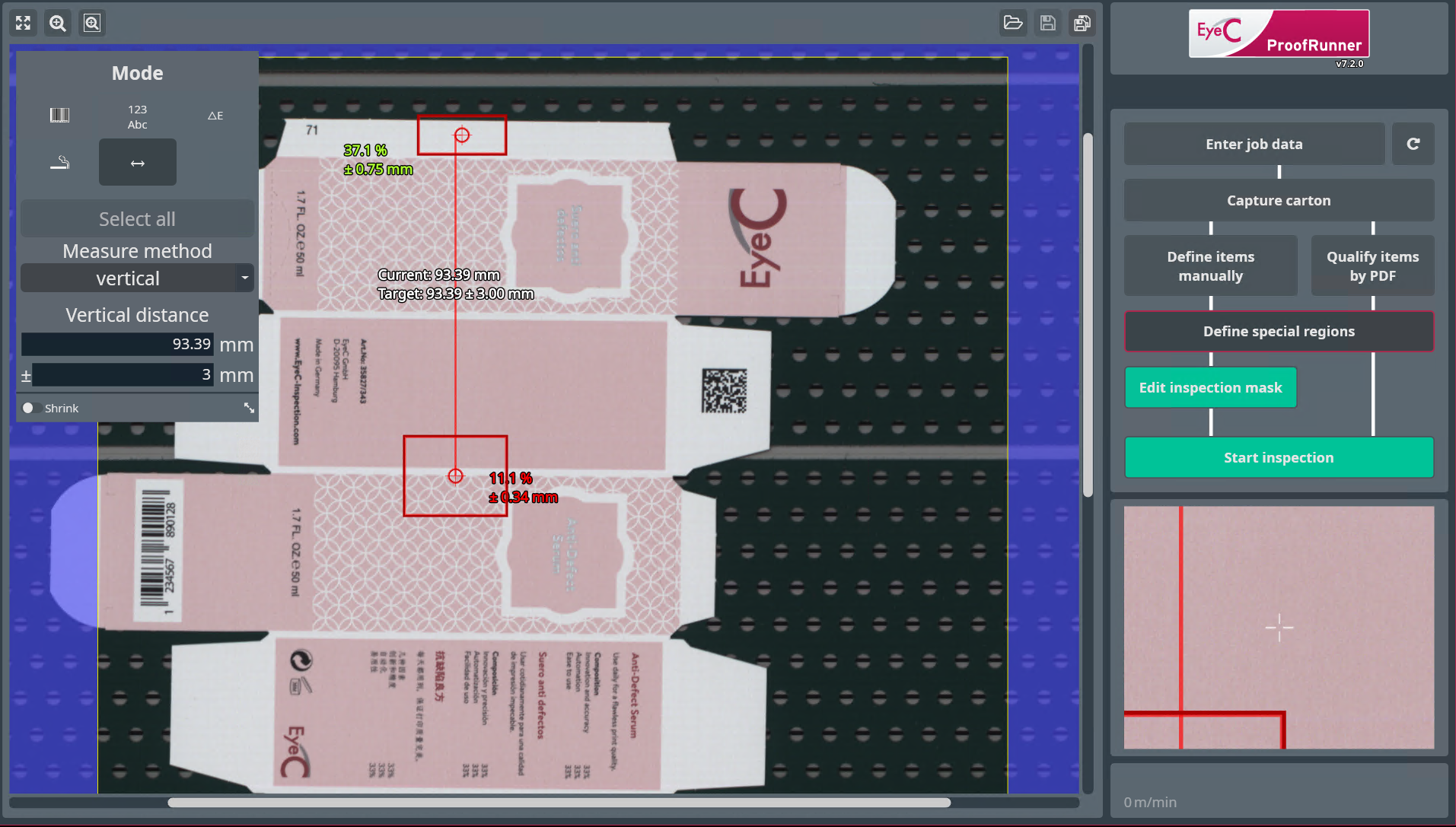

Ábra 1. A távolságmérés beállítása (az ábrán egy kartondobozon látható) -
Miután felvette a 2 téglalapot, megnyílik egy párbeszédablak, amelyben beállíthatja a mérés kezdeti értékeit.
Ábra 2. Távolságmérés inicializálás párbeszédablak -
Válassza ki a mérési módszert és a tűrésértéket (mm-ben), majd kattintson az OK gombra.
A régió létrehozásra került. A terület mellett látható az alkalmassági érték. A zöld szám nagyon megfelelő értéket jelöl. A sötétvörös szám nem megfelelő értéket jelöl. Ha beállította a távolságméréshez szükséges területeket, az ellenőrzés során az egyes távolságmérések tényleges értéke a vizsgált minta képe alatt található speciális területlistában jelenik meg. Ha a távolságmérés túllépi a határokat, narancssárgával jelölődik. Az ellenőrzés során akár a mérés küszöbértékeit is módosíthatja, ha a jobb egérgombbal rákattint az elemre.
Ábra 3. Az alkalmasságot zöld (jó) és piros (rossz) közötti színskálán jelzik.
Ábra 4. A távolságmérés tényleges értéke az ellenőrzés során
