Különleges régiók meghatározása (opcionális)

A megfelelő funkciók aktiválása esetén az EyeC ProofRunner képes beolvasni és dekódolni a vonalkódokat és a változó szövegelemeket, valamint ellenőrizni a ΔE-területeket színeltérések szempontjából.

A szoftver lehetővé teszi továbbá a távolságok mérését minden ismétlésnél és minden tételnél, például ha a nyomtatott információk pozícióját egy előre meghatározott abszolút pozíció körüli, választható tűréshatáron belül szeretné tartani.

  1. Az olyan elemek meghatározásához, mint a vonalkódok, a változó szövegelemek, a ΔE-területek vagy a távolságmérési pontok, kattintson a Különleges területek meghatározása Különleges régió gombra.
    Lásd az alábbi ábrán.

    Különleges területek meghatározása

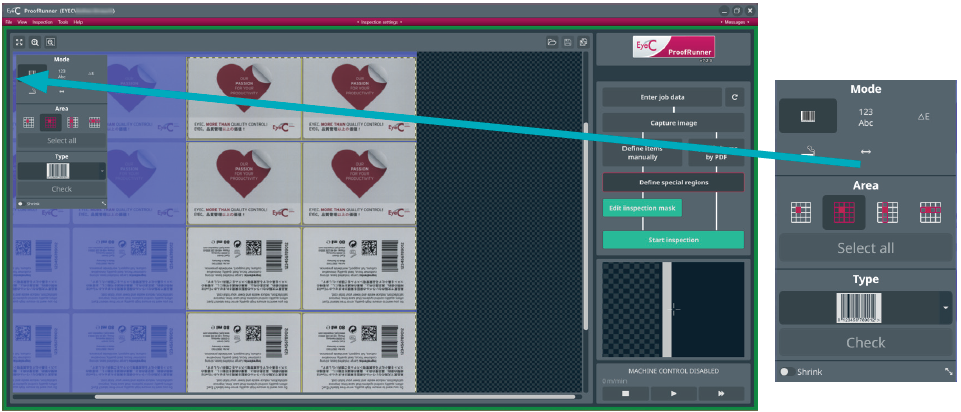

    Ábra 1. Munka beállítási képernyő - Különleges területek meghatározása

    A Területek párbeszédablak és szerkesztőeszköz a képernyő bal oldalán jelennek meg.

  2. Az eszköztár felső részén található gombok a definiálni kívánt speciális régiók típusának kiválasztására szolgálnak:
    • Vonalkódok
    • Változó szövegű régiók
    • ΔE vizsgált régiók
    • Távolságmérés
  3. Egy speciális terület meghatározásához válassza ki a definiálni kívánt speciális terület típusát úgy, hogy rákattint a megfelelő szimbólumra a Területek párbeszédpanel felső részén.
    Az egérmutató jelölőkeresztre változik.
  4. A kijelölni kívánt terület egyik sarkára kattintva, majd a gombot lenyomva tartva húzzon egy négyzetet a terület köré, így határozza meg a kijelölt területet.
    Ha egy adott területet vonalkódként vagy változó szövegelemként határoztunk meg, a dekódolt szöveg vagy számok annak mellett jelennek meg.

    A ΔE-vel vizsgált területek esetében a kiválasztott küszöbérték jelenik meg.

  5. Egy speciális terület törléséhez kattintson a jobb gombbal a jelölőnégyzetére, majd válassza a Törlés lehetőséget.
