Referenciakép rögzítése
Az ellenőrzés során az EyeC ProofRunner összehasonlítja a szalagon lévő tárgyakat egy olyan referencia-képpel, amelyet az kezelő megfelelőnek minősített. Ezt a referencia-képet a szalagról kell rögzíteni.
| Notice | |
|---|---|
A nyomtatott kép hátoldalról való átlátszásának minimalizálása érdekében az EyeC határozottan javasolja, hogy
fekete hátteret válasszon. Fehér vagy világos színű háttér választása fokozza az átlátszást a kamera képén, és
ezáltal rontja az ellenőrzés hatékonyságát.
| |
-
Kattintson a Kép rögzítése gombra a referencia-kép rögzítéséhez.
Megjelenik a rögzített referencia-kép:

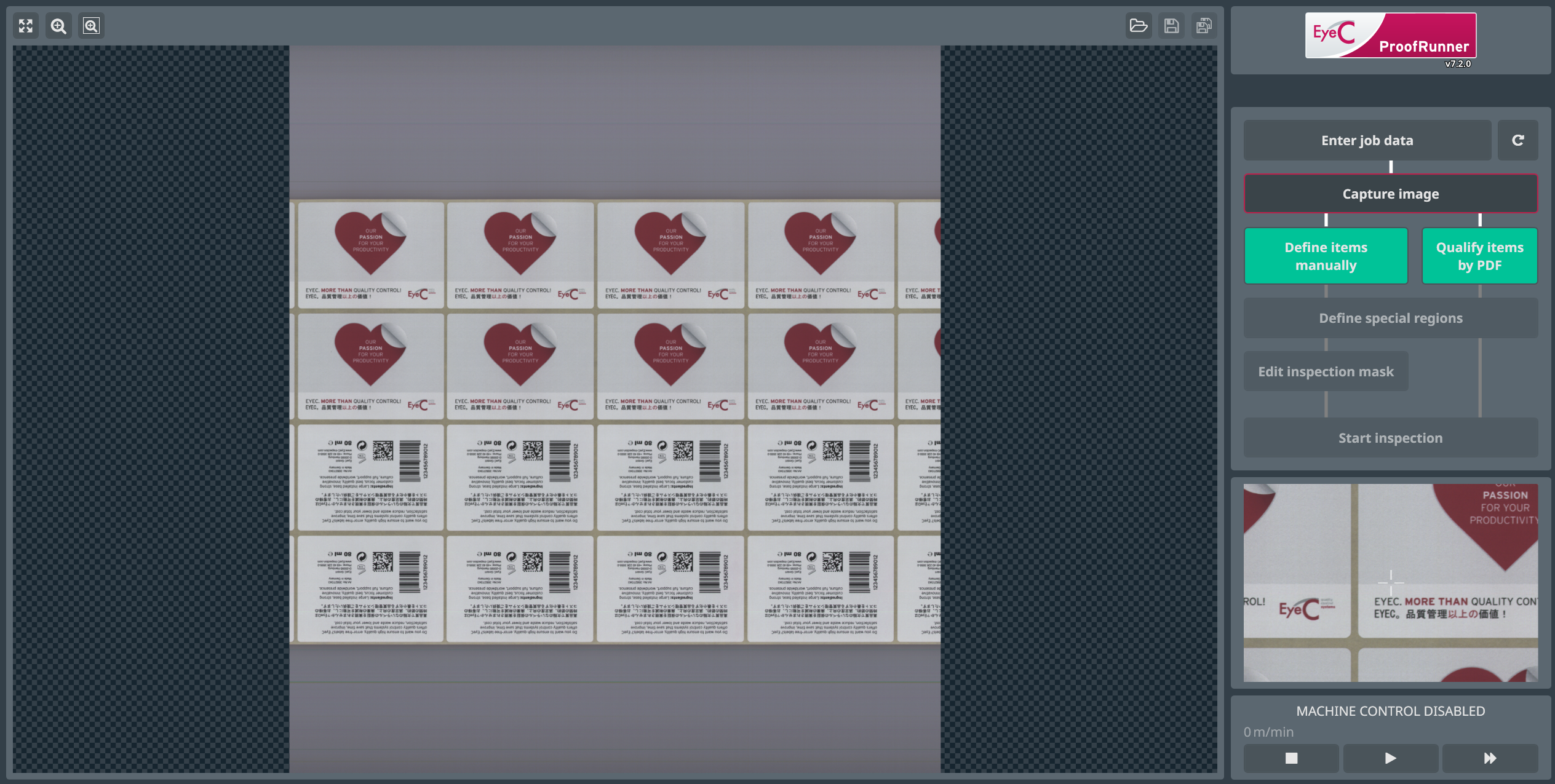

Ábra 1. Munka beállítási képernyő - Kép rögzítése -
A munka beállítási képernyő jobb oldalán látható az egérkurzor körüli terület kis, nagyított képe. A nagyító nagyítási szintjének beállításához használja a nagyítóablak alatt található csúszkát.
Lásd az alábbi ábrán.

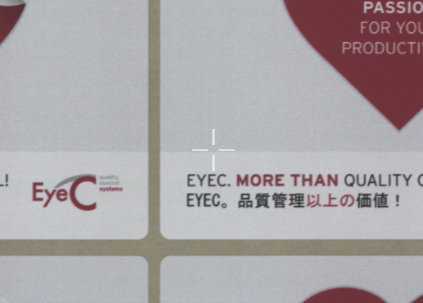

Ábra 2. Munka beállítási képernyő - Nagyító A gépen fellépő alacsony szalagfeszesség torzítja a referencia-képet.
Ha a referencia-kép eltorzult, akkor a feszesség helyreállításához kattintson újra a Kép rögzítése gombra.
