点字検査の結果

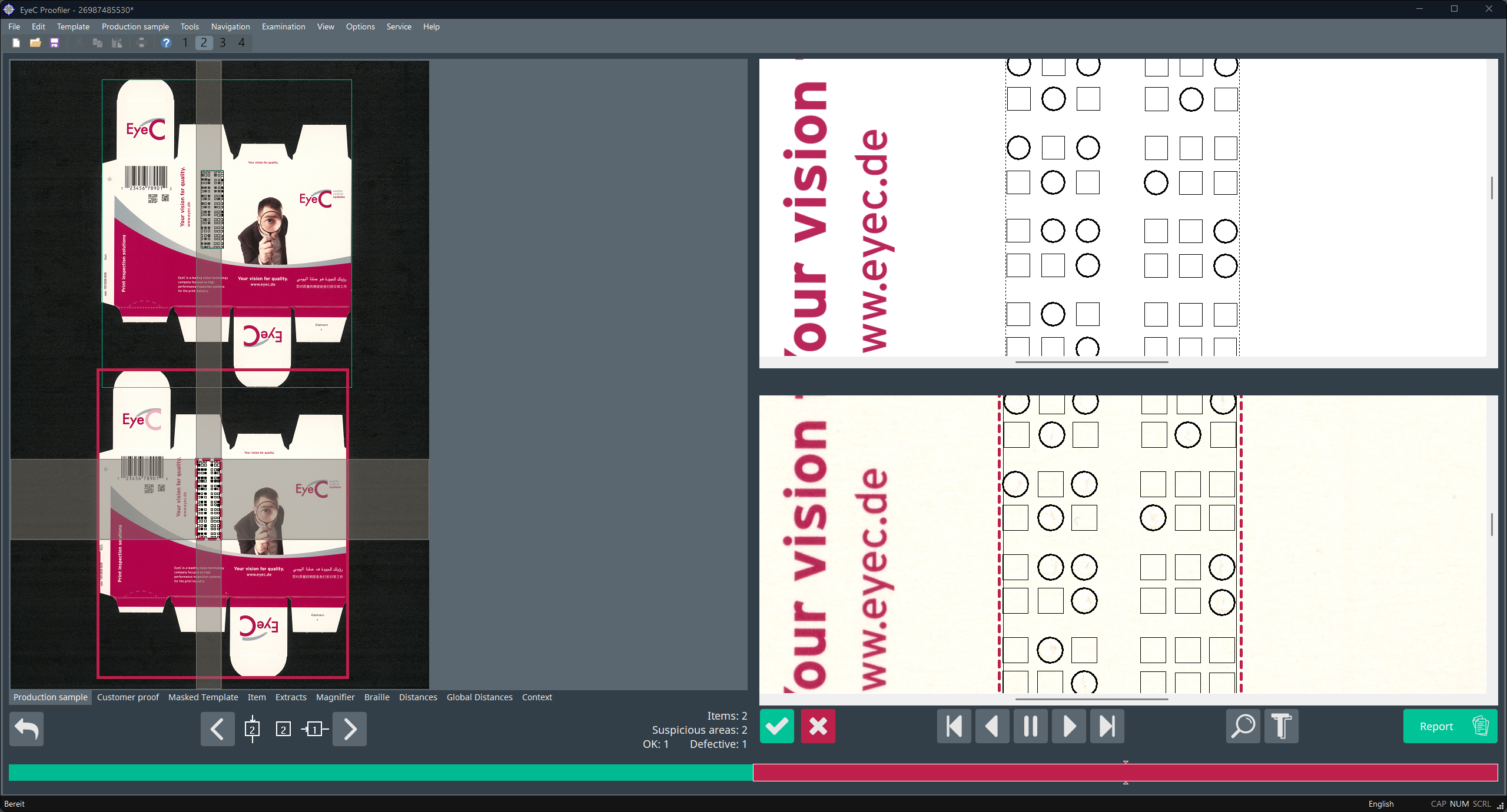

「生産サンプル」タブの概要

生産サンプル タブでは、点字グリッドの総合評価を確認できます。

点字のドットは自動的に検出され、点字セル (グリッド) 内に表示されます。点字のドットがある位置は円で、点字の点がない位置は四角でマークされます。

「バーコード」タブでの詳細および統計情報

アートワーク検査では、顧客用校正刷りとサンプルとの差異が不審な領域 (オレンジ色) としてマークされますが、点字検査では、正常な点字セル (グリッド) (緑色) と欠陥のある点字セル (赤色) の両方が自動的に識別されます。

点字のドットの高さが一定の高さを下回っている場合、またはエンボス加工の半径や形状が仕様を満たしていない場合、そのドットは色付きの円 (点字オプションの設定に応じて赤色またはオレンジ色) でマークされます。エンボス加工がない点字の位置は四角い枠で示されます。赤色の枠は、定義された閾値を超えていることを示します。

すべての点字の位置が定義された閾値の範囲内にある場合、それらは緑色でマークされます。

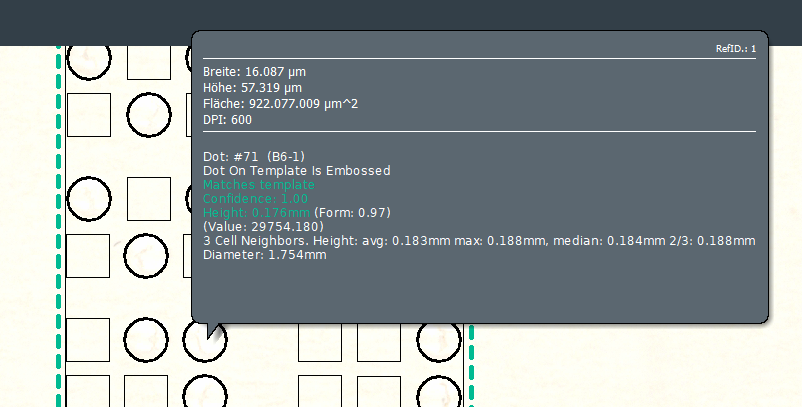

各点字ドットにマウスカーソルを合わせると、そのドットの詳細な検査結果が表示されます。次の図を参照してください。

お使いのEyeC Proofilerシステムに点字オプションが搭載されている場合、検査画面に「点字」タブが表示されます。

点字検査の詳細な結果を確認するには、「点字」タブをクリックしてください。

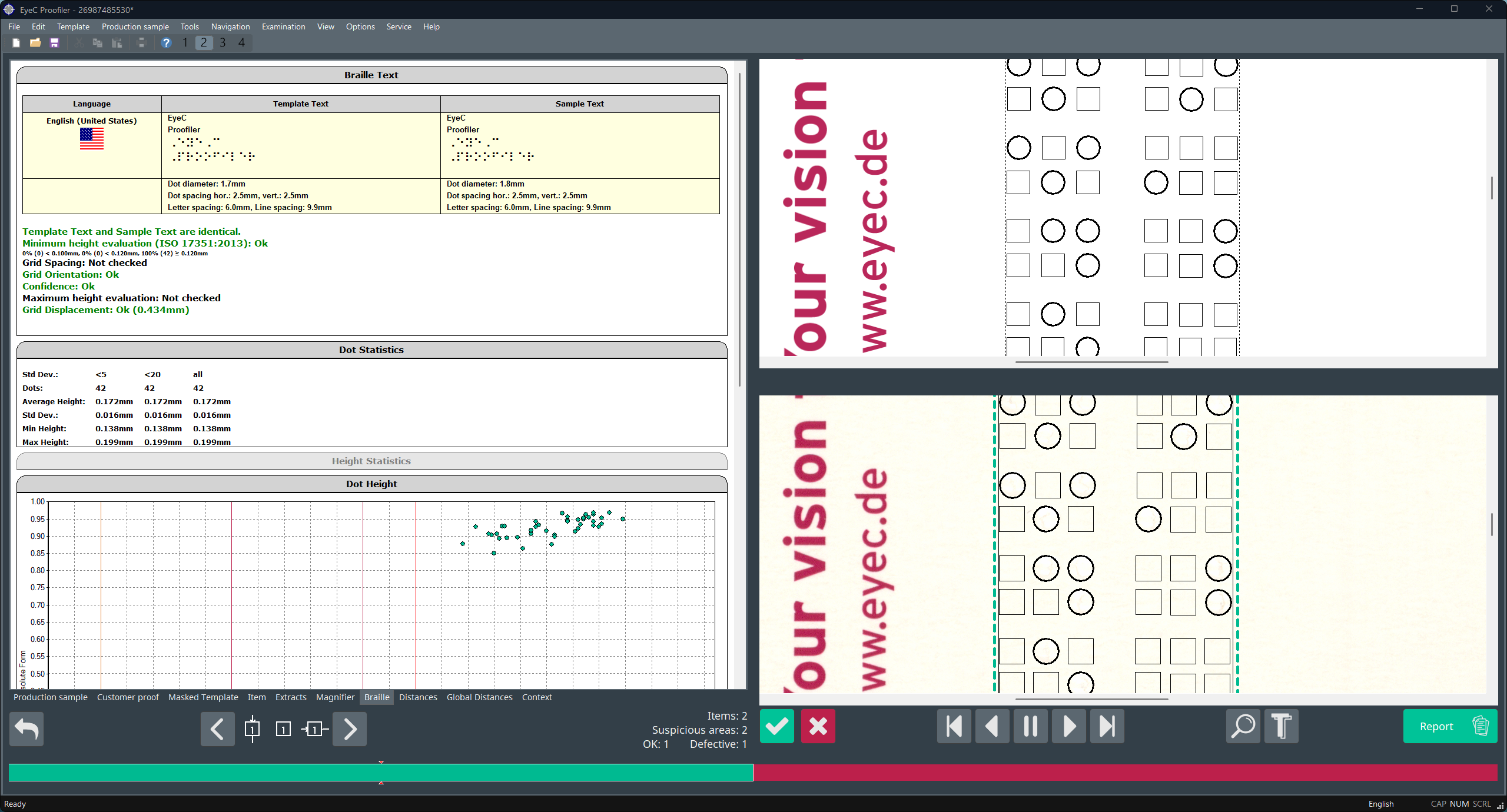

「点字」タブが選択され、検出された点字ドットの統計情報が表示されます。次の図を参照してください。

詳細情報

記載されている品質パラメータに関する詳細については、EyeC Proofilerシステムマニュアルを参照してください。
