Lack- und Stanzkontrolle durchführen

  1. Um das Lack- und Stanzkontrollen-Fenster anzuzeigen, klicken Sie auf das letzte Segment des Fortschrittbalkens im Inspektionsfenster.
    Siehe folgende Abbildung.

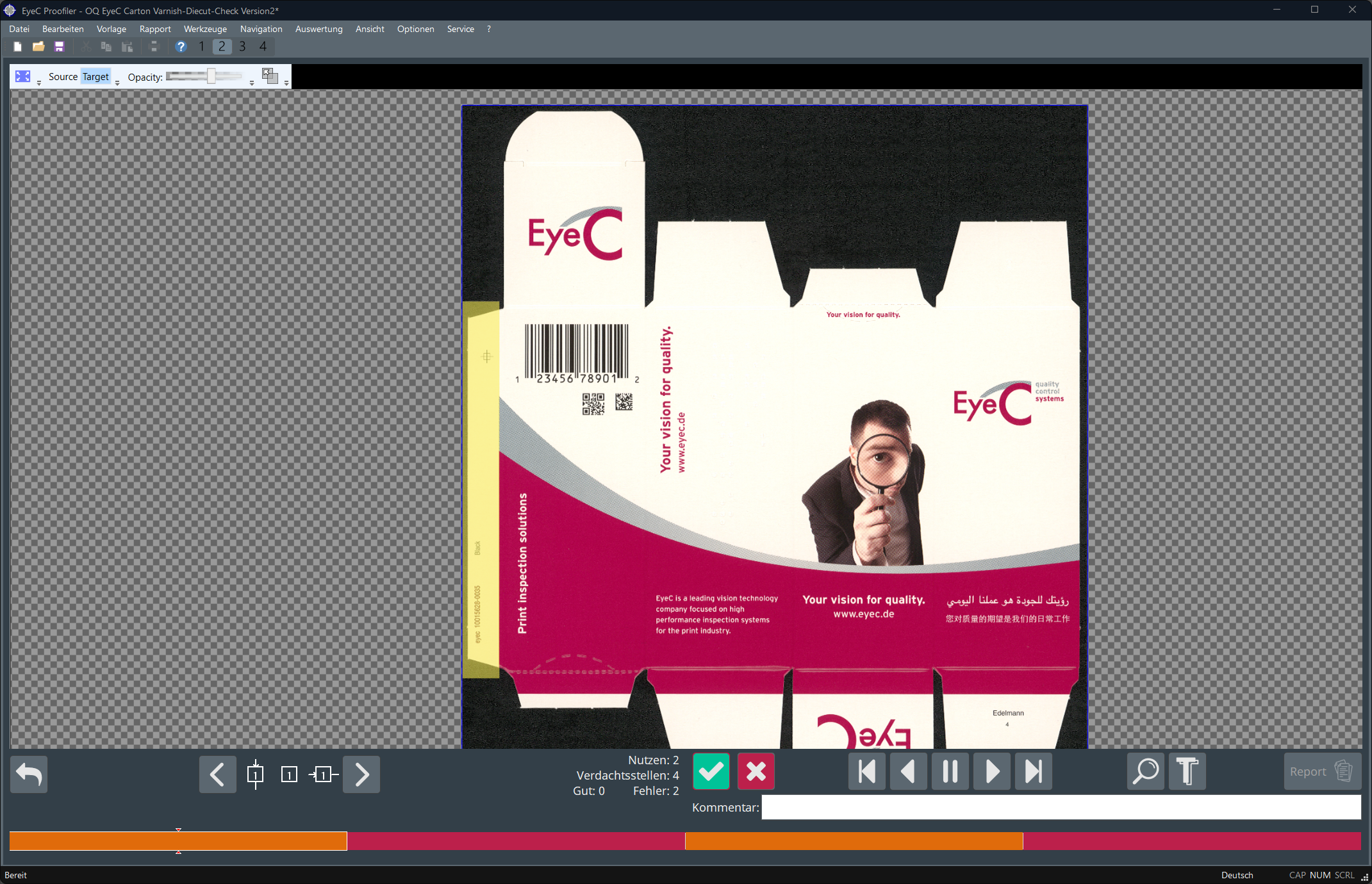

    Lack- und Stanzkontrollenansicht
    Abbildung 1. Lack- und Stanzkontrollenansicht
  2. In der Lack- und Stanzkontrollen-Ansicht wird die gescannte Probe dargestellt. Diese wird von den in den PDF-Renderer-Einstellungen definierten Ebenen der PDF-Vorlage überlagert, z. B. Stanzkanten oder spezielle Lackfarben.
  3. Sie können nun mit Hilfe der Maus überprüfen, ob die gewünschten Kanten oder Farben korrekt platziert sind. Klicken Sie dazu auf das gewünschte Overlay, halten die Maustaste gedrückt und bewegen das Overlay über dem Scan.
  4. Im Lack- und Stanzkontrollenfenster finden Sie ein paar Werkzeuge, um die Ansicht zu ändern.

    Werkzeuge zur Optimierung der Anzeige
    Abbildung 2. Werkzeuge zur Optimierung der Anzeige
    • Mit der blauen Schaltfläche ganz links können Sie die Bildgröße anpassen (wenn Sie z. B. das Overlay aus dem sichtbaren Bereich geschoben haben).
    • Mit den Schaltflächen Source und Target können Sie auswählen, ob die Probe das Overlay überdeckt oder wie in der Grundeinstellung das Overlay die Probe überdeckt.
    • Mit dem Schieberegler Opacity ändern Sie die Transparenz des Overlays.
    • Mit der Schaltfläche ganz rechts können Sie Ihre Veränderungen der Overlay-Position zurücksetzen.
