Vorlage erfassen

Die EyeC Proofiler Software startet in der Erfassungsansicht. Hier werden die zu vergleichenden Bilddaten in Form einer Kundenvorlage und eines Produktionsmusters (Rapports) erfasst. In manchen von der Konfiguration des EyeC Proofilers abhängigen Fällen wird ein Dialog im oberen Bildschirmbereich der Erfassungsansicht gezeigt. Hier können Sie die Art der Inspektion auswählen.

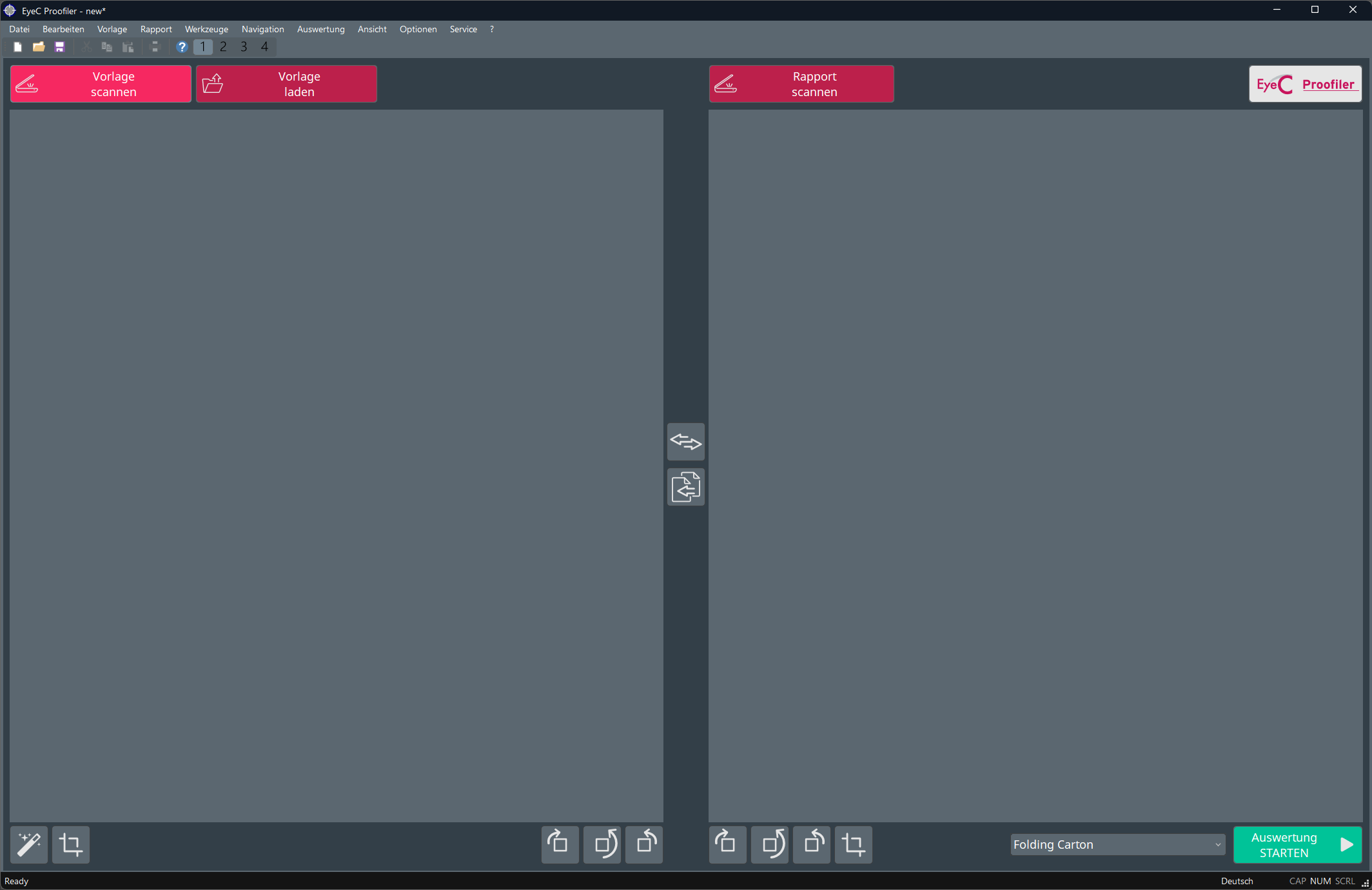

EyeC Proofiler Erfassungsansicht
Abbildung 1. EyeC Proofiler Erfassungsansicht

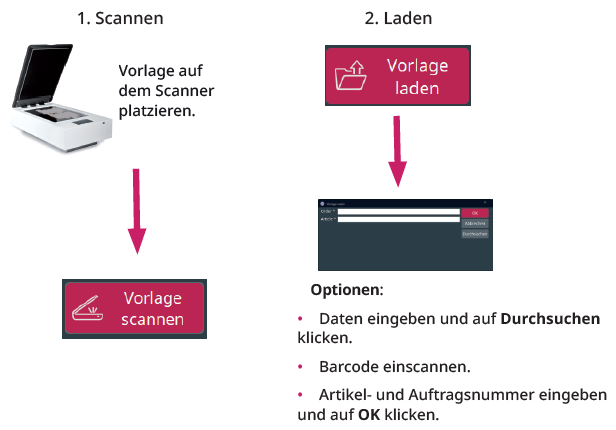

Vorlage erfassen durch Scannen oder Laden
Abbildung 2. Vorlage erfassen durch Scannen oder Laden
In der Erfassungsansicht gibt es 2 Möglichkeiten, die Vorlage zu erfassen:
  • Scannen Sie die Vorlage ein:

    1. Legen Sie die zu ladende Vorlage auf den Scanner.

    2. Wenn der Scanner einen Deckel hat, schließen Sie den Deckel des Scanners.

    3. Klicken Sie auf Vorlage scannen.

  • Laden Sie eine digitale Datei (z. B. PDF-Datei):

    1. Klicken Sie auf Vorlage laden.

      → Der Dialog Vorlage laden wird angezeigt.


      Vorlage-laden-Dialog
      Abbildung 3. Vorlage-laden-Dialog

    2. Um Ihre elektronische Vorlage abzurufen, geben Sie Artikelnummer und Auftragsnummer ein und klicken Sie auf OK.

    3. Um alternativ eine Vorlage im Dateiverzeichnis auszuwählen, klicken Sie auf Durchsuchen.

    4. Alternativ dazu scannen Sie den Barcode mit einem Barcodelesegerät.
