Otwieranie pliku inspekcji

Aby otworzyć plik inspekcji, wybrać jedną z następujących opcji:

  • Kliknąć przycisk Uruchom, aby otworzyć plik w nowym oknie.

  • Kliknąć nazwę pliku, aby otworzyć go w bieżącym oknie.

Plik zostanie wczytany i wyświetlony w następującym oknie:

Otwieranie pliku

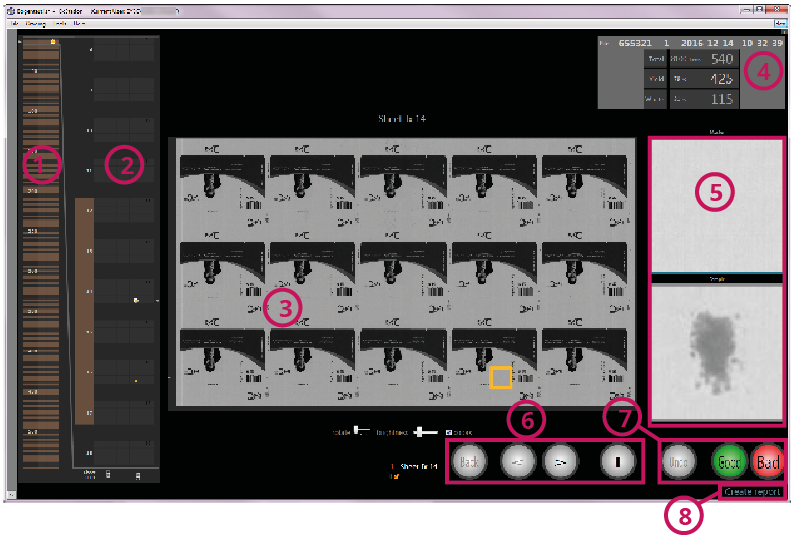

Rysunek 1. QcStation – przegląd zlecenia drukowania
Tabela 1. Przegląd zlecenia drukowania
Nr Nazwa Opis
1 Pełny przegląd

Wyświetla przegląd całej partii lub całego zlecenia. Kolorowe obszary oznaczają miejsca występowania defektów.
2 Fragment

Przesuwany fragment przeglądu. Wyświetla arkusze z większą szczegółowością. Obszary z defektami oraz defekty na poszczególnych użytkach są oznaczone kolorami.
3 Pojedynczy arkusz

Widok wybranego pojedynczego arkusza. Podejrzane obszary są oznaczone na użytku kolorowymi obszarami; na tym rysunku pomarańczowym prostokątem.
4 Statystyki

Wyświetla dane statystyczne dotyczące zlecenia drukowania:

  • Nazwa zlecenia (Stos)

  • Łączna liczba (Łącznie)

  • Prawidłowe użytki (Uzysk)

  • Wadliwe użytki (Odpad)
5 Widok szczegółów

Wyświetla powiększony widok podejrzanych obszarów: u góry odpowiadający im obszar na wzorcu, u dołu na próbce produkcyjnej.
6 Przyciski nawigacyjne, przyciski Przełącz widok

Umożliwiają poruszanie się między podejrzanymi obszarami oraz zamianę widoków.

  • Aby przejść do następnego podejrzanego obszaru, użyć przycisku [>].

  • Aby przejść do poprzedniego podejrzanego obszaru, użyć przycisku [<].

  • Aby wrócić do ostatnio wybranego podejrzanego obszaru, użyć przycisku [Wstecz].

  • Aby ułatwić rozpoznanie błędu, przełączać widok między wzorcem a powtórzeniem za pomocą przycisku [T] (= Przełącz widok).
7 Przyciski oceny

Umożliwiają ocenę podejrzanych obszarów:

  • Aby ocenić obszar jako prawidłowy, użyć zielonego przycisku [Prawidłowy].

  • Aby ocenić obszar jako wadliwy, użyć czerwonego przycisku [Nieprawidłowy].

  • Aby cofnąć ostatnią ocenę, wybrać przycisk [Cofnij].
8 Utwórz raport

Tworzy raport.

Dostępne są 2 widoki zlecenia drukowania:

  • Widok arkusza: Wyświetla zadrukowany arkusz. Można przewijać zadrukowany arkusz, aby zobaczyć i ocenić poszczególne defekty.

  • Widok mapy cieplnej: Wyświetla rozmieszczenie błędów w całej zadrukowanej partii za pomocą oznaczeń kolorystycznych. Widok ten zapewnia ogólny przegląd i umożliwia łatwe rozpoznanie obszarów nieznacznie problematycznych lub trudnych do zadrukowania. Więcej informacji na temat widoku mapy cieplnej znajduje się w Karta widoku Mapa cieplna.
