Karta widoku Mapa cieplna

Widok Mapa cieplna służy do wizualizacji rozmieszczenia podejrzanych obszarów w całym zleceniu drukowania lub w jego części.

  1. Aby aktywować widok Mapa cieplna, kliknąć przycisk Mapa cieplna w dolnej części ekranu.

→ Ekran zostanie przełączony do widoku Mapa cieplna.


Przełączanie mapy cieplnej
Rysunek 1. Przełączanie między widokiem arkusza a widokiem mapy cieplnej

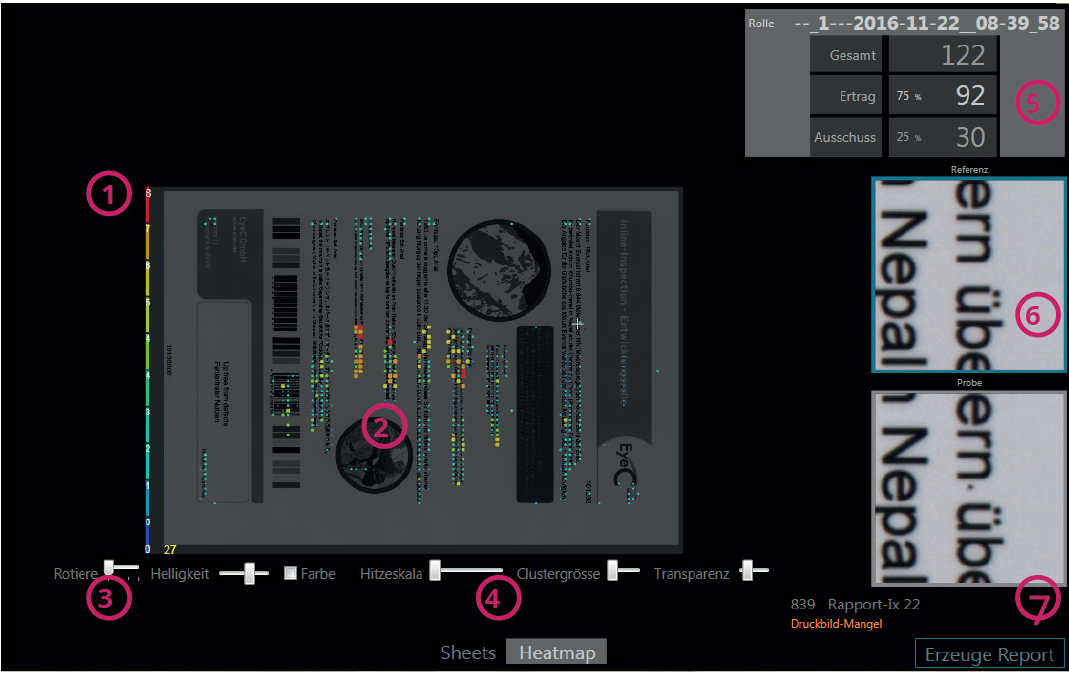

Szczegółowy widok mapy cieplnej
Rysunek 2. Szczegółowy widok mapy cieplnej
Tabela 1. Karta widoku Mapa cieplna
Numer Nazwa Opis
1 Skala mapy cieplnej Pokazuje liczbę defektów odpowiadającą poszczególnym wartościom kolorów. Skalę można dostosować za pomocą opcji Skala mapy cieplnej w punkcie (3).
2 Widok mapy cieplnej Pokazuje rozmieszczenie defektów w zleceniu drukowania. Częstotliwość występowania defektów jest oznaczona kolorami i można ją odczytać na skali opisanej w punkcie (1). Obszary czerwone oznaczają miejsca, w których defekty występują szczególnie często, a obszary niebieskie – miejsca z niewielką liczbą defektów. Sposób wyświetlania mapy cieplnej można dostosować za pomocą elementów sterujących w punkcie (3).
3 Ustawienia widoku Elementy sterujące do zmiany widoku Mapa cieplna:

  • Obrót: Przesunięcie suwaka powoduje obrót obrazu o 90°, 180° lub 270° w prawo.

  • Jasność: Przesunięcie suwaka w prawo zmniejsza jasność, a w lewo ją zwiększa.

  • Kolor: Jeżeli pole wyboru jest zaznaczone, obraz jest wyświetlany w kolorze. Ustawieniem domyślnym jest obraz czarno-biały.

  • Skala mapy cieplnej: Przesunięcie suwaka zmienia skalę mapy cieplnej; im bardziej suwak zostanie przesunięty w prawo, tym wyższy jest próg liczby defektów. Dzięki temu można na przykład wykluczyć z wyświetlania obszary z niewielką liczbą defektów.

    Jeżeli suwak znajduje się skrajnie po lewej stronie, zakres maksymalnej liczby defektów jest automatycznie ustawiany jako górna (czerwona) granica skali.

  • Rozmiar klastra: Przesunięcie suwaka zwiększa lub zmniejsza rozmiar klastra (grupowania obszarów defektów).

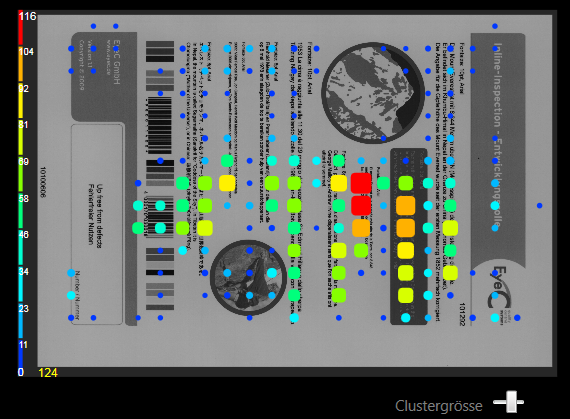

    Duży rozmiar klastra
    Rysunek 3. Duży rozmiar klastra

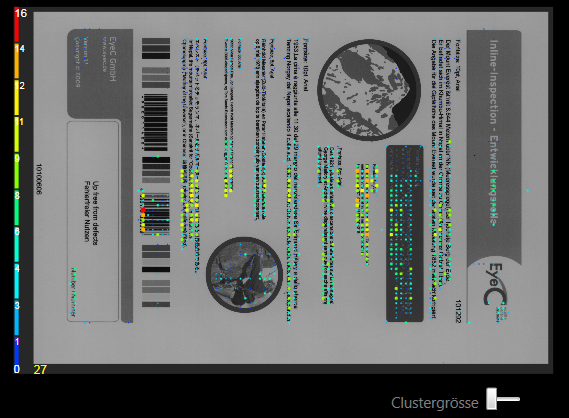

    Mały rozmiar klastra
    Rysunek 4. Mały rozmiar klastra

  • Przezroczystość: Przesunąć suwak, aby zmienić przezroczystość mapy cieplnej. Przesunięcie w lewo powoduje zwiększenie poziomu przezroczystości, natomiast w prawo jego zmniejszenie.
4 Przełączanie widoków Arkusz / Mapa cieplna

Przełącza między Widokiem arkusza a Widokiem mapy cieplnej. Kliknąć żądany widok.
5 Statystyki Wyświetla dane statystyczne dotyczące zlecenia drukowania:

  • Nazwa zlecenia (Stos)

  • Łączna liczba (Łącznie)

  • Prawidłowe użytki (Uzysk)

  • Wadliwe użytki (Odpad)
6 Widok szczegółów

Wyświetla powiększony widok podejrzanych obszarów: u góry odpowiadający im obszar na wzorcu, u dołu na próbce produkcyjnej.

Przesunąć wskaźnik myszy nad jeden z punktów klastra, aby wyświetlić błąd w widoku szczegółów.
7 Utwórz raport

Tworzy raport.
