Poruszanie się po ręcznej inspekcji

Do poruszania się po procesie inspekcji operator ma do dyspozycji przyciski znajdujące się po prawej stronie ekranu.

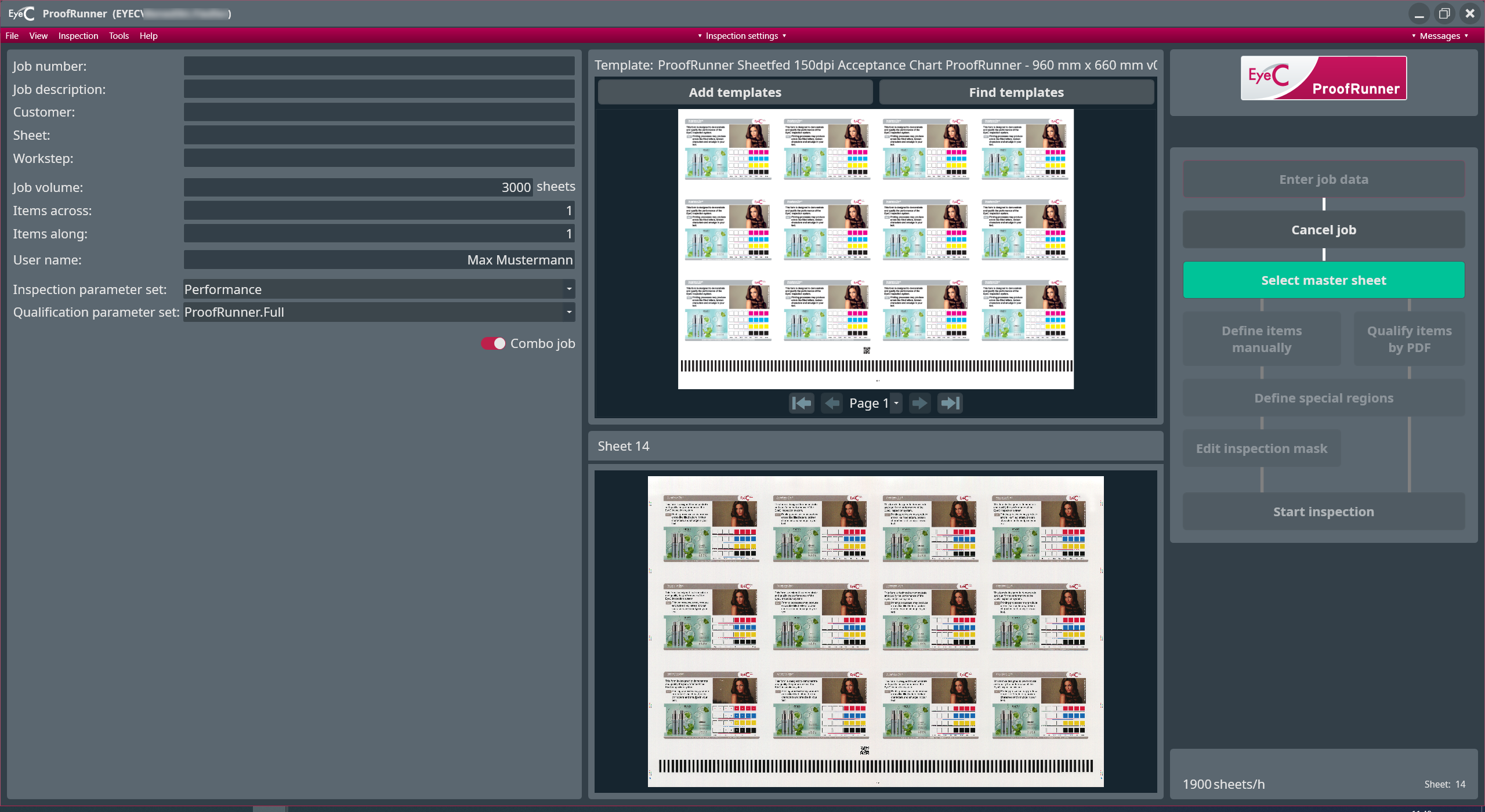

Konfiguracja zlecenia zakończona
Rysunek 1. Wybór arkusza wzorcowego
  1. W razie potrzeby zlecenie można anulować, klikając Anuluj zlecenie.
    Nastąpi powrót do widoku pobierania danych.
  2. Aby wybrać arkusz jako arkusz referencyjny, należy kliknąć przycisk Wybór arkusza wzorcowego. Przycisk Wybór arkusza wzorcowego
    • Wariant X (standardowy): Aktualny arkusz stanowi potencjalny arkusz referencyjny.
    • Wariant Y: Po kliknięciu przycisku Wybór arkusza wzorcowego pojawia się okno, w którym należy ręcznie wprowadzić numer arkusza drukarskiego.

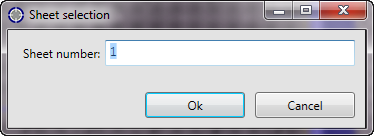

      Wybór arkusza
      Rysunek 2. Okno dialogowe wyboru arkusza
  3. Wybrać jedną z następujących opcji:
    • Po kliknięciu opcji Kwalifikuj elementy na podstawie pliku PDF system EyeC ProofRunner przełącza się do widoku EyeC Proofiler i rozpoczyna porównanie wzorca PDF z wybranym arkuszem referencyjnym wraz z identyfikacją elementów.
    • Alternatywnie można ręcznie zdefiniować elementy na arkuszu referencyjnym, klikając opcję Ręczne definiowanie elementów.
    Patrz poniższy rysunek.

    Obraz referencyjny skonfigurowanego zlecenia
    Rysunek 3. Kwalifikacja elementów na podstawie pliku PDF
  4. Inspekcja przebiega podobnie jak w systemie EyeC ProofRunner. Wyświetlane są różnice między obrazem referencyjnym a próbką oraz wykryte elementy.
  5. Po zatwierdzeniu arkusza referencyjnego system powraca do oprogramowania EyeC ProofRunner. Wyświetlany jest arkusz referencyjny oraz wszystkie wykryte elementy.
    Patrz poniższy rysunek.

    Inspekcja w programie Proofiler
    Rysunek 4. EyeC Proofiler – porównanie arkusza referencyjnego ze wzorcem PDF

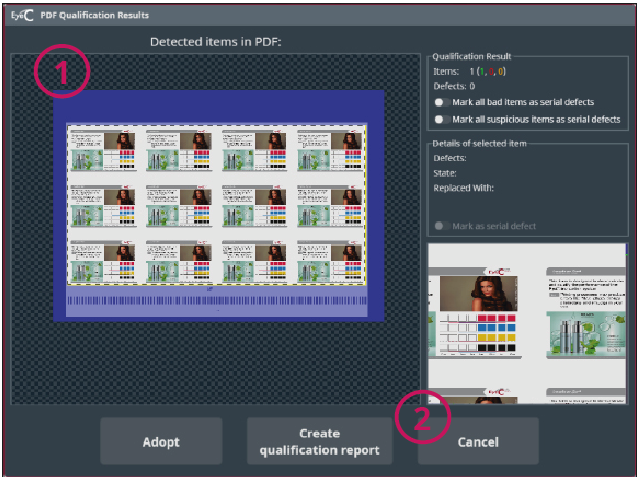

    Wynik kwalifikacji PDF
    Tabela 1. Wykryte elementy
    Numer Opis
    1

    Widok arkusza referencyjnego obejmującego wszystkie wykryte elementy.

    Jeżeli wykryto podejrzane obszary, są one wyświetlane i oznaczane kolorami:

    • Zielony: Nie wykryto żadnych podejrzanych obszarów lub wszystkie podejrzane obszary zostały ocenione jako prawidłowe.

    • Pomarańczowy: Wykryto podejrzane obszary, ale nie zostały jeszcze ocenione.

    • Czerwony: Wykryto podejrzane obszary i oceniono je jako defekt.
    2
    • Zastosuj

      Po kliknięciu przycisku Zastosuj aktualnie wyświetlany arkusz zostaje użyty jako arkusz referencyjny.

    • Utwórz raport

      Po kliknięciu przycisku Utwórz raport kwalifikacji zostaje wyświetlone okno dialogowe zawierające szablony raportów. Żądany szablon można zaznaczyć i wybrać, klikając przycisk OK. Odpowiedni raport zostanie wyświetlony na ekranie w postaci pliku PDF.

    • Anuluj

      Po kliknięciu przycisku Anuluj porównanie PDF zostaje anulowane.
    Rysunek 5. Wykryte elementy
  6. Po zatwierdzeniu arkusza referencyjnego system powraca do oprogramowania EyeC ProofRunner.
    Wyświetlany jest arkusz referencyjny oraz wszystkie wykryte elementy.

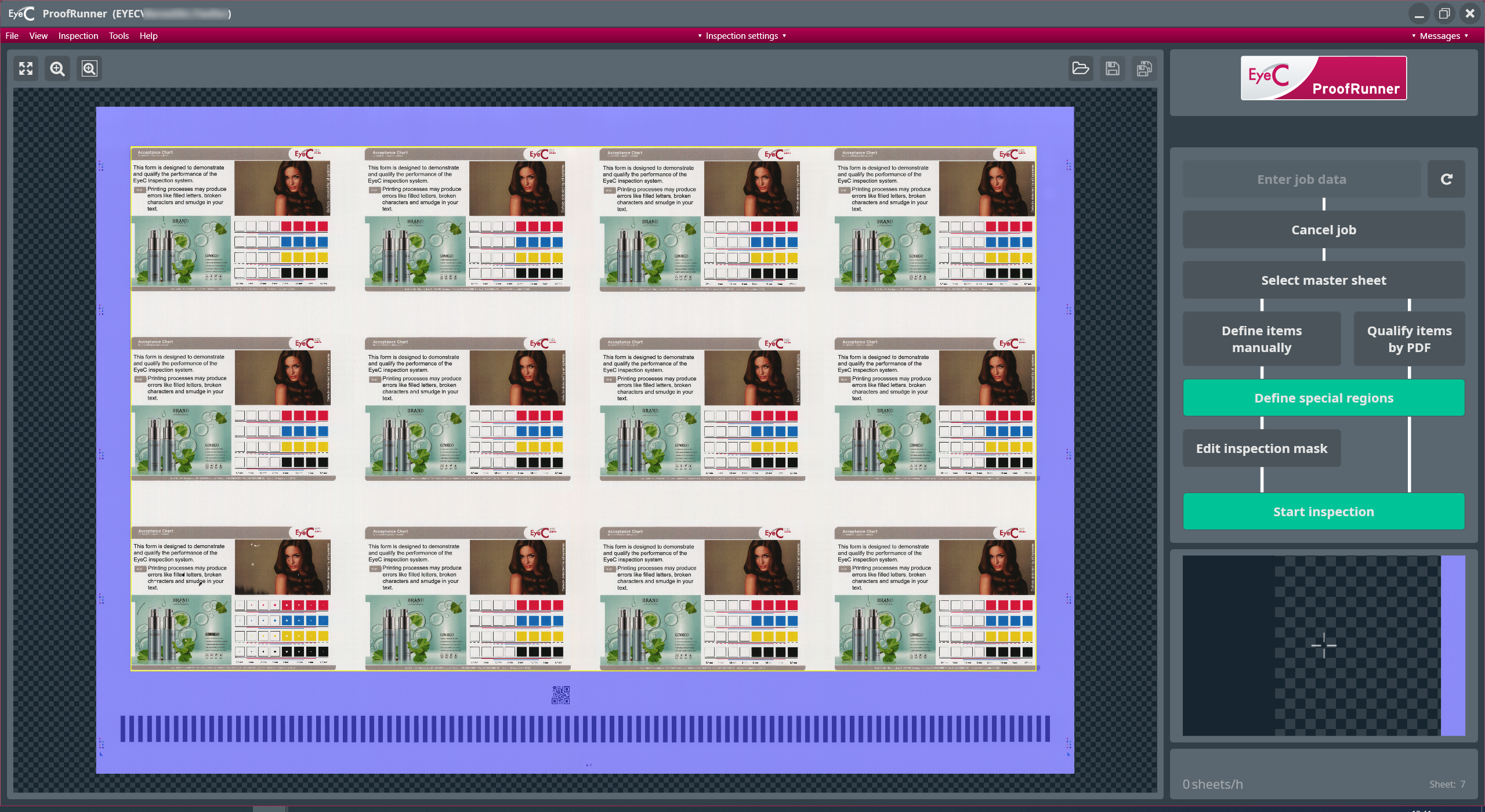

    Rysunek 6. Arkusz referencyjny z elementami
  7. Rozpocznij inspekcję, klikając przycisk Rozpocznij inspekcję.
  8. Procedura odpowiada automatycznej inspekcji. Jeżeli wykryte zostaną podejrzane obszary, zostaną one wyświetlone, a operator będzie mógł je ocenić. Po zakończeniu zlecenia drukowania raport należy wygenerować ręcznie, klikając przycisk Raport. Oprogramowanie należy zamknąć ręcznie.
