Vista Mappa termica

La vista Mappa termica viene utilizzata per visualizzare la distribuzione delle aree sospette sull'intero lavoro di stampa o su una sezione del lavoro di stampa.

  1. Per attivare la vista Mappa termica, fare clic sul pulsante Mappa termica nella metà inferiore della schermata di visualizzazione.

→ La schermata di visualizzazione passa quindi alla vista Mappa termica.


Passaggio alla Mappa termica
Figura 1. Passaggio dalla vista foglio alla vista Mappa termica

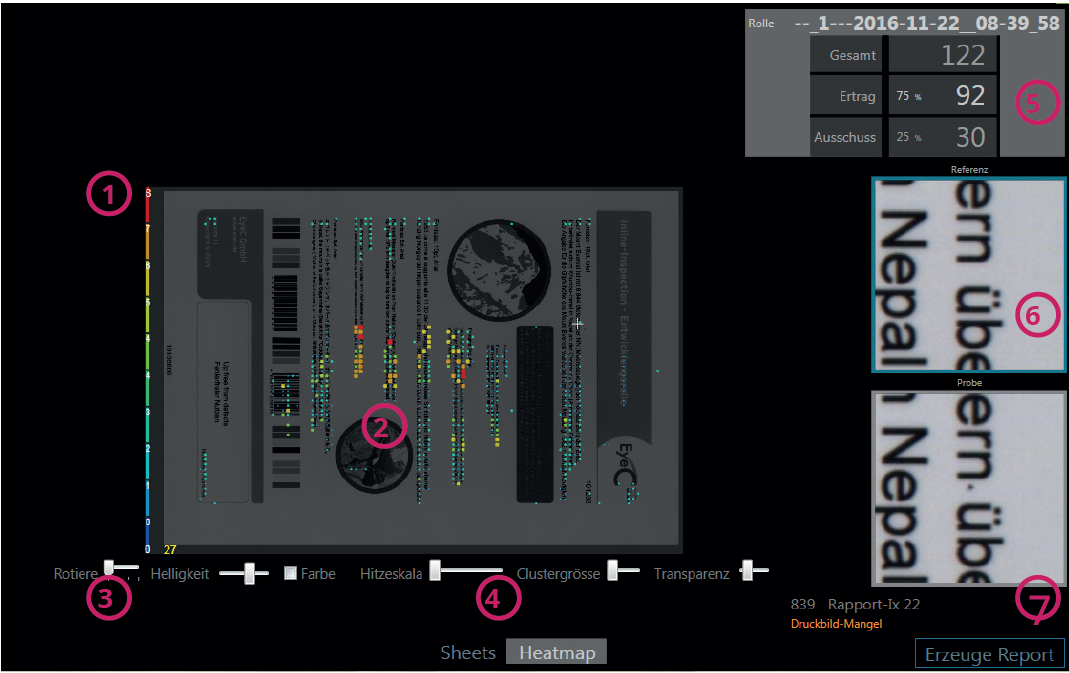

Vista dettagliata della Mappa termica
Figura 2. Vista dettagliata della Mappa termica
Tabella 1. Vista Mappa termica
Numero Nome Descrizione
1 Scala Mappa termica Mostra il numero di errori corrispondenti a ciascun valore di colore. La scala può essere regolata con il controllo Scala termica alla voce (3).
2 Vista Mappa termica Mostra la distribuzione degli errori all'interno di un lavoro di stampa. La frequenza degli errori è indicata mediante codifica a colori e può essere letta sulla scala alla voce (1). Le aree rosse rappresentano le zone in cui gli errori si verificano con particolare frequenza, mentre le aree blu rappresentano quelle con pochi errori. La visualizzazione della mappa termica può essere regolata tramite i comandi alla voce (3).
3 Impostazioni della vista Comandi per modificare la vista Mappa termica:

  • Rotazione: spostando il cursore, l'immagine viene ruotata di 90°, 180° o 270° verso destra.

  • Luminosità: spostando il cursore verso destra si riduce la luminosità, mentre spostandolo verso sinistra si aumenta la luminosità dell'immagine visualizzata.

  • Colore: se la casella di controllo viene selezionata, l'immagine visualizzata viene mostrata a colori. L'impostazione standard è in bianco e nero.

  • Scala termica: spostando il cursore viene modificata la scala della mappa termica; quanto più il comando viene spostato verso destra, tanto maggiore sarà la soglia relativa al numero di errori. Ad esempio, le aree con solo pochi errori possono essere escluse dalla visualizzazione.

    Se il comando si trova completamente a sinistra, l'intervallo corrispondente al numero massimo di errori viene impostato automaticamente come estremità superiore (rossa) della scala.

  • Dimensione cluster: spostando il cursore è possibile aumentare o ridurre la dimensione del cluster (raggruppamento delle aree di errore).

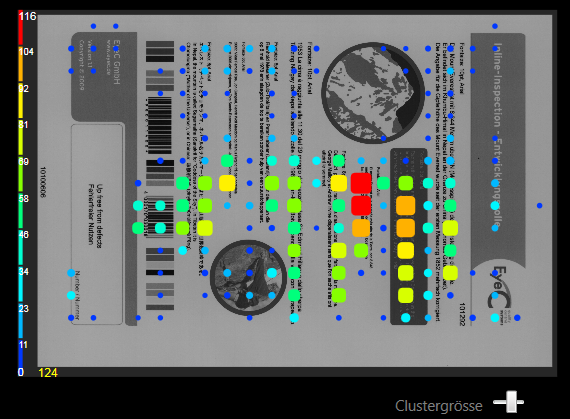

    Dimensione cluster grande
    Figura 3. Dimensione cluster - grande

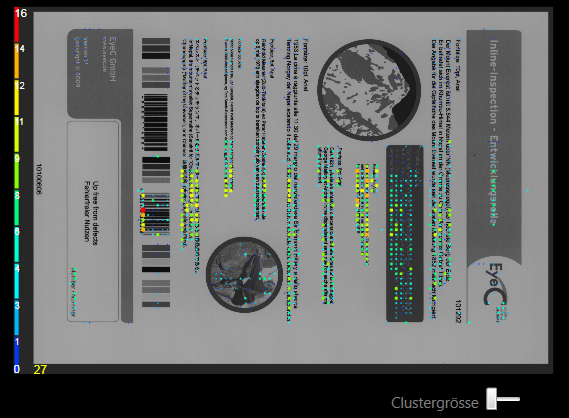

    Dimensione cluster piccola
    Figura 4. Dimensione cluster - piccola

  • Trasparenza: spostare il cursore per modificare la trasparenza della mappa termica. Verso sinistra la trasparenza aumenta, mentre verso destra diminuisce.
4 Passaggio foglio / mappa termica

Consente di passare dalla vista Foglio alla vista Mappa termica e viceversa. Fare clic sulla vista desiderata.
5 Statistiche Mostra i dati statistici relativi al lavoro di stampa:

  • Nome lavoro (Pila)

  • Quantità totale (Totale)

  • Copie senza errori (Resa)

  • Copie difettose (Scarto)
6 Vista dettagliata

Mostra la vista ingrandita delle aree sospette: in alto viene visualizzata l'area corrispondente sul modello, in basso il campione di produzione.

Spostare il mouse su 1 dei punti del cluster per visualizzare l'errore nella vista dettagliata.
7 Crea report

Crea un report.
