Inspektionsdatei öffnen

Zum Öffnen einer Inspektionsdatei klicken Sie auf 1 dieser beiden Elemente:
  • die Launch-Schaltfläche, um die Datei in einem neuen Fenster zu öffnen
  • den Dateinamen, um die Datei im laufenden Fenster zu öffnen
Die Datei wird geladen und im folgenden Fenster angezeigt:

Opening file

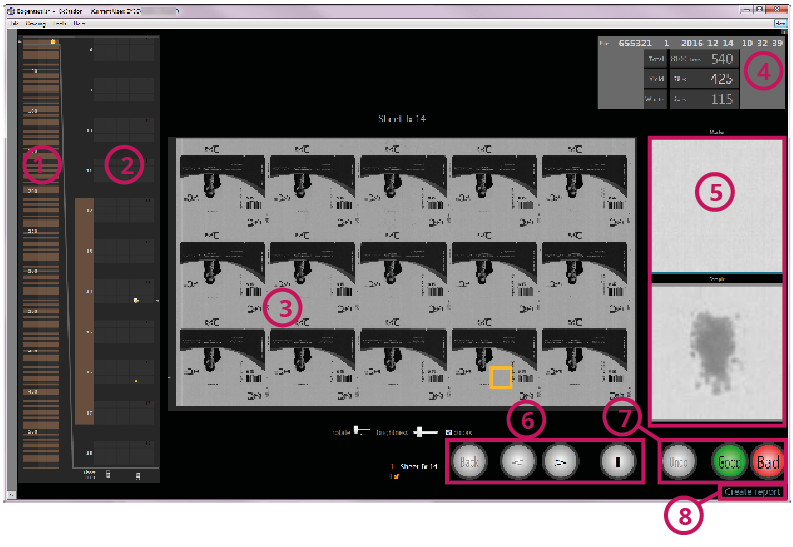

Abbildung 1. QcStation - Übersicht über einen Druckauftrag
Tabelle 1. Übersicht über einen Druckauftrag
Nr. Name Beschreibung
1 Übersicht komplett Übersicht über den gesamten Stapel oder Auftrag. Farbige Bereiche markieren Stellen mit Fehlern.
2 Ausschnitt Verschiebbarer Ausschnitt aus der Übersicht. Hier werden die Bogen genauer dargestellt. Bereiche mit Fehlern und Fehler auf den einzelnen Nutzen sind farblich gekennzeichnet.
3 Einzelbogen Ansicht des Masterbogens. Fehlerhafte Stellen auf den Nutzen sind farblich markiert: hier mit einem orangefarbigen Rechteck.
4 Statistik

Zeigt statistische Daten zum Druckauftrag:

  • Stapel-Kennung (“Pile”) besteht im Allgemeinen aus Auftragsnummer, Artikelnummer und Zeitstempel
  • Gesamtmenge (“Total”)
  • Fehlerfreie Nutzen (“Yield”)
  • Fehlerhafte Nutzen (“Waste”)
5 Detailansicht Hier sehen Sie die vergrößerte Ansicht der Verdachtsstellen. Oben die entsprechende Stelle in der Vorlage, unten auf dem Produktionsmuster.
6 Navigationsschaltflächen, Umschalt-Schaltfläche ("Toggle")

Mit diesen Schaltflächen können Sie

  • zur nächsten Verdachtsstelle: >
  • zur vorherigen Verdachtsstelle: <
  • zur letzten ausgewählten Verdachtsstelle springen: Back

  • die Ansicht zwischen Vorlage und Rapport hin- und herschalten, um den Fehler besser zu erkennen T (= “Toggle”)
7 Bewertungsschaltflächen

Mit diesen Schaltflächen können Sie die Verdachtsstellen bewerten:

  • als gut bewerten: grüne Schaltfläche Good
  • als fehlerhaft oder schlecht bewerten: rote Schaltfläche Bad
  • Mit der Undo-Schaltfläche können Sie eine Entscheidung zurücknehmen.
8 Report erstellen (“Create Report”) Mit der Report erstellen-Schaltfläche können Sie einen Report erstellen.

Es gibt 2 Ansichten des Druckauftrags:

  • Bogenansicht: Zeigt die Druckbogen einzeln an. Sie können durch die Druckbogen scrollen, um die einzelnen Fehler auf den Druckbogen zu sehen und zu bewerten.
  • Heatmap-Ansicht: Zeigt die Verteilung der Fehler über den gesamten ausgewählten Stapel (“Pile”) farblich codiert an. Diese Ansicht dient zum Überblick. Sie können hier leicht problematische Stellen oder schwierig zu druckende Stellen erkennen. Weitere Informationen zur Heatmap-Ansicht finden Sie in Kapitel „6.8 Report erstellen“ auf Seite 60.
