Heatmap-Ansicht aktivieren

Die Heatmap-Ansicht dient dazu, die Verteilung von Verdachtsstellen über den gesamten Druckauftrag oder über eine Sektion des Druckauftrags (je nach Art der geladenen .isr-Datei) hinweg zu visualisieren.

  1. Um die Heatmap-Ansicht zu aktivieren, klicken Sie auf die Heatmap-Schaltfläche in der unteren Bildschirmhälfte.

→ Der Bildschirm wechselt nun zur Heatmap-Ansicht.


Heatmap-Umschalter
Abbildung 1. Umschalten zwischen der Bogen-Ansicht (Sheets) und der Heatmap-Ansicht

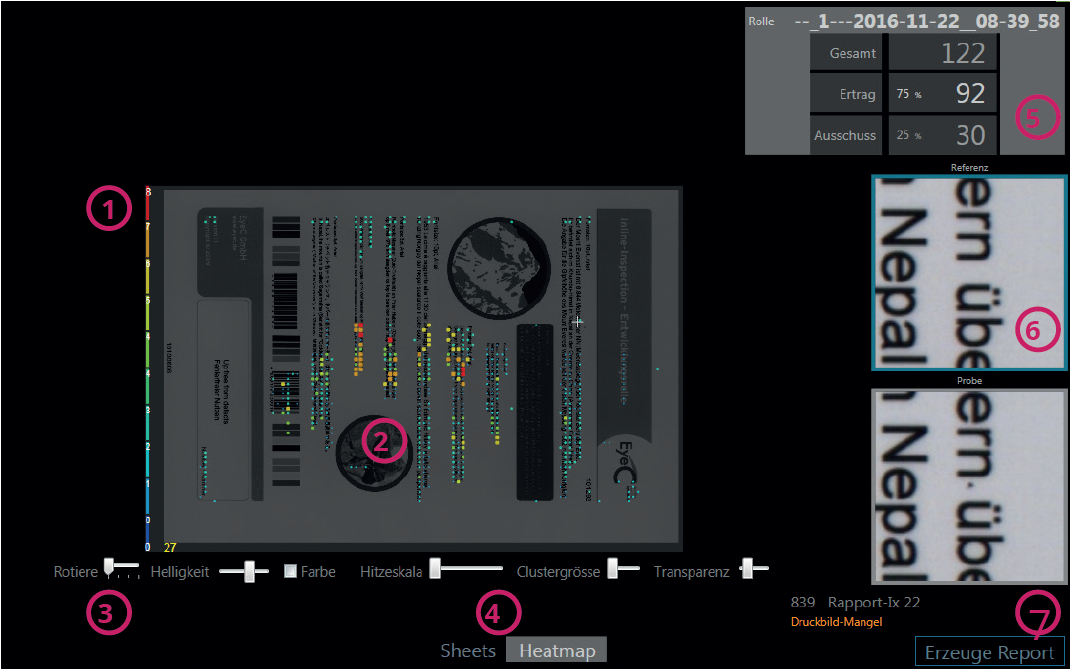

Heatmap-Ansicht (Detail)
Abbildung 2. Heatmap-Ansicht (Detail)
Tabelle 1. Heatmap-Ansicht
Nummer Name Beschreibung
1 Heatmap-Skala In der Skala wird angezeigt, welche Anzahl an Fehlern welchem Farbwert entspricht. Die Skala kann mit dem Regler Hitzeskala unter (3) angepasst werden.
2 Heatmap-Ansicht Verteilung der Fehler innerhalb eines Druckauftrages. Die Häufigkeit der Fehler ist farblich kodiert und kann an der Skala unter (1) abgelesen werden. Rote Bereiche stehen dabei für Bereiche, in denen besonders häufig Fehler auftreten, blaue Bereiche kennzeichnen solche mit nur wenigen Fehlern. Die Darstellung der Heatmap kann mit den Reglern unter (3) angepasst werden.
3 Ansichtseinstellungen Regler zur Veränderung der Heatmap-Ansicht:

  • Rotiere: Durch Verschieben des Reglers wird das dargestellte Bild um 90°, 180°, 270° nach rechts gedreht.

  • Helligkeit: Durch Verschieben des Reglers wird die Helligkeit des dargestellten Bildes verringert (nach rechts) bzw. vergrößert (nach links).

  • Farbe: Wird ein Haken gesetzt, wird das dargestellte Bild farbig angezeigt (Standardeinstellung ist s/w).

  • Hitzeskala: Durch Verschieben des Reglers wird die Skala der Heatmap verändert; je weiter der Regler nach rechts verschoben wird, desto größer wird die Schwelle der Fehleranzahl. So können etwa Bereiche mit nur wenigen Fehlern von der Darstellung ausgenommen werden.

    Steht der Regler am linken Anschlag, wird automatisch der Bereich mit der Maximalanzahl an Fehlern als oberes (rotes) Ende der Skala festgelegt.

  • Clustergröße: Durch Verschieben des Reglers wird die Größe der Cluster (Rasterung der Fehlerbereiche) vergrößert (nach rechts) oder verkleinert (nach links).

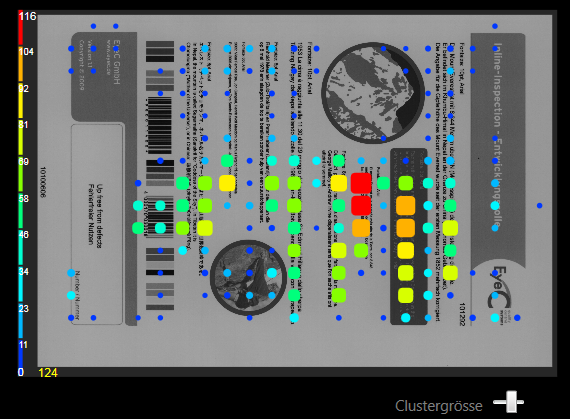

    Clustergröße groß
    Abbildung 3. Clustergröße groß

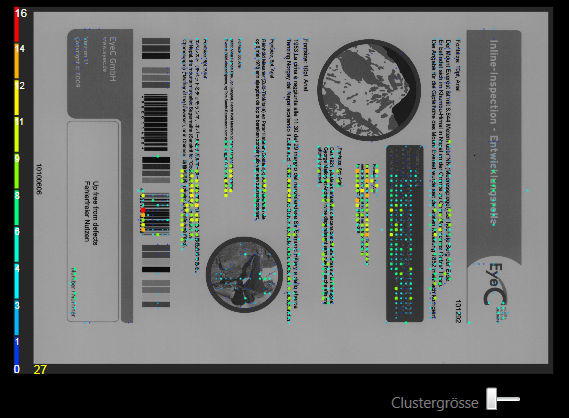

    Clustergröße klein
    Abbildung 4. Clustergröße klein

  • Transparenz: Durch Verschieben des Reglers können Sie die Transparenz der Heatmap verändert. Nach links wird die Transparenz größer, nach rechts kleiner.
4 Umschalter zwischen Bogenansicht und Heatmap-Ansicht

Hier wird zwischen der Bogenansicht (“Sheets”) und der Heatmap-Ansicht (“Heatmap”) umgeschaltet. Klicken Sie auf die gewünschte Ansicht.
5 Statistik Zeigt statistische Daten zum Druckauftrag:

  • Auftragsname (Pile)

  • Gesamtmenge (Total)

  • Fehlerfreie Nutzen (Yield)

  • Fehlerhafte Nutzen (Waste)
6 Detail-Ansicht

Hier sehen Sie die vergrößerte Ansicht der Verdachtsstellen: oben die entsprechende Stelle in der Vorlage unten die entsprechende Stelle auf dem Produktionsmuster.

Fahren Sie mit der Maus über einen der Clusterpunkte, um die Fehlerstelle in der Detail-Ansicht zu sehen.
7 Report erstellen

Mit der Report erstellen-Schaltfläche (“Create Report”) können Sie einen Report erstellen.
