Potenziellen Referenzbogen bewerten

Zielgruppe: Operator

  1. Für die Bewertung der Verdachtsstellen stehen Ihnen verschiedene Schaltflächen in der rechten unteren Bildschirmecke zur Verfügung. In der auf die nächste Abbildung folgenden Tabelle wird die Funktion der einzelnen Schaltflächen näher erläutert.
  2. Wenn Sie 1 oder mehrere Verdachtsstellen als schlecht bewerten, entscheiden Sie hiermit, dass der aktuell geprüfte Bogen nicht als Referenzbogen verwendet werden kann.
  3. Schließen Sie die Bewertung ab, indem Sie auf Report klicken.
    Ein Report wird erzeugt.
  4. Je nachdem, in welchem Modus Sie gerade arbeiten, trifft eine der folgenden Optionen auf Sie zu:
    OptionBezeichnung
    Variante A (Standard) Entscheiden Sie sich für eine Wiederholung des Andruckes („Druck an“), setzt die Software den Prozess im Automatikbetrieb fort. Der beschriebene Ablauf bis zum Erhalt eines Referenzbogens kann beliebig oft wiederholt werden.
    Variante B Entscheiden Sie sich für eine Wiederholung des Andruckes, müssen Sie dafür in den manuellen Betrieb wechseln und den gesamten Prüfprozess manuell bis zur Beendigung des Auftrages durchführen (siehe Manueller Inspektionsablauf).
    Siehe folgende Abbildung.

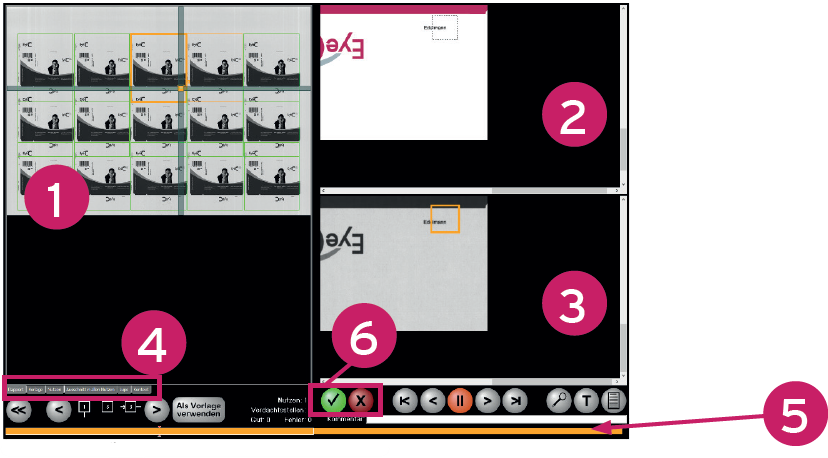

    Display of suspicious areas
    Nummer Beschreibung
    1 Anzeige des aktuell mit der PDF-Vorlage verglichenen Druckbogens mit Verdachtsstellen.
    2 Anzeige der PDF-Vorlage mit Verdachtsstelle in Nahaufnahme.
    3 Anzeige des Druckbogens mit Verdachtsstelle in Nahaufnahme.
    4 Registerkarten der verschiedenen Ansichten.
    • Rapport: Vollansicht des Referenzbogens mit Anzeige aller Verdachtsstellen. Die aktuell ausgewählte Referenzstelle ist mit einem Markierungskreuz hervorgehoben.
    • Vorlage: Nahansicht der ausgewählten Verdachtsstellen auf dem entsprechenden Nutzen in der PDF- Vorlage.
    • Nutzen: Nahansicht der ausgewählten Verdachtsstelle auf dem entsprechenden Nutzen des Referenzbogens.
    • Ausschnitt in allen Nutzen: Nahansicht der aktuell markierten Verdachtsstelle aller Nutzen des Referenzbogens.
    • Lupe: Lupenansicht der aktuell markierten Verdachtsstelle auf dem Referenzbogen.
    • Kontext: Anzeige springt in passende Ansicht.
    5

    Der orange-farbige Balken am unteren Bildschirmrand besteht aus X Segmenten, wobei X die Anzahl aller gefundenen Verdachtsstellen ist. Die Lage der aktuell selektierten Verdachtsstelle im Gesamtzusammenhang aller gefundenen Verdachtsstellen wird wie angezeigt markiert. Wird eine Verdachtsstelle bewertet, ändert sich die Farbe des entsprechenden Segmentes in rot (schlecht) bzw. grün (gut).
    6 Schaltflächen für die Bewertung der Verdachtsstellen:
    • Good button Prüfstelle gut (grün). Jede Verdachtsstelle muss mit dieser Schaltfläche bestätigt werden, wenn kein Defekt / Fehler vorliegt. Das Symbol, das die Lage der Verdachtsstelle anzeigt, erscheint dann grün.
    • Defect button Prüfstelle schlecht (rot). Geprüfter Bogen kann nicht als Referenzbogen verwendet werden.
    • Active button Springt zur nächsten Verdachtsstelle (orange) auf dem Druckbogen.
    • Zoom button Vergrößert die Ansicht der Verdachtsstelle. Ein erneuter Klick auf die Schaltfläche stellt die ursprüngliche Ansicht wieder her.
    • Umschalt-Schaltfläche Mit der Umschalt-Schaltfläche ("Toggle") schalten Sie in der Druckbogenansicht zwischen der PDF-Ansicht und der Druckbogenansicht hin- und her.
    • Report button Erzeugt einen Fehlerreport und beendet die PDF-Inspektion.
    Abbildung 1. EyeC Proofiler - Anzeige von Verdachtsstellen

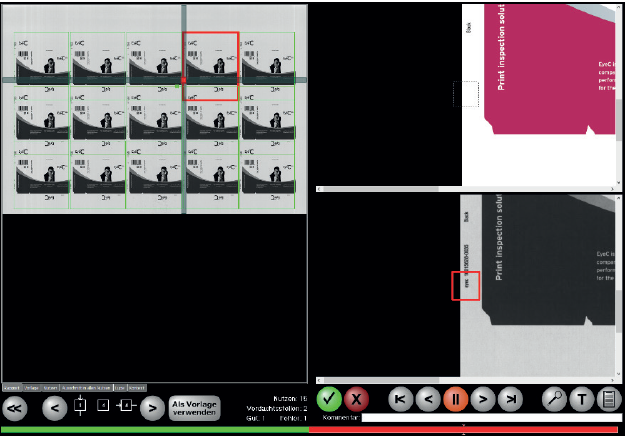

    Proofiler - Bewertung der Verdachtsstellen
    Abbildung 2. Proofiler - Bewertung der Verdachtsstellen
