A Finishing Manager felület

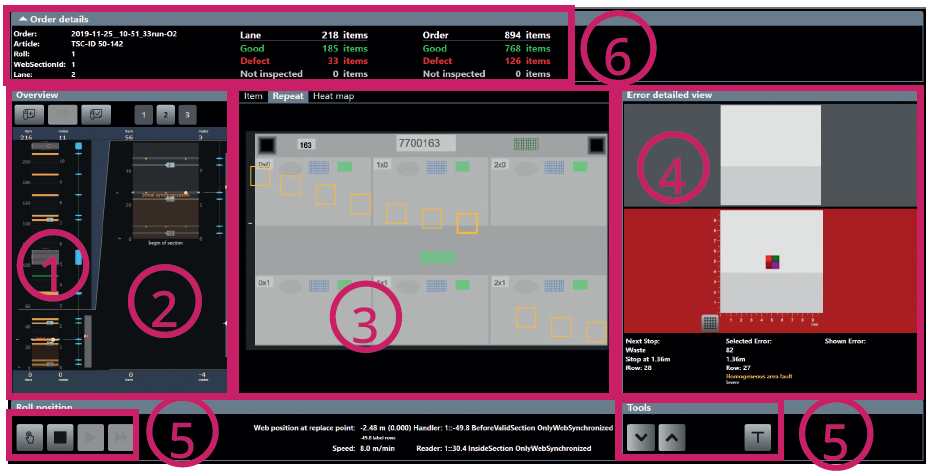

A Finishing Manager alkalmazásban bal oldalon látható a betöltött tekercs és egy nagyított részletnézet. A képernyő közepén a cső eltérése látható, jobb oldalon pedig a hiba nagyított képe. Így újra ellenőrizheti az összes észlelt és minősített hibát. A Finishing Manager alkalmazás emellett kék szimbólummal jelöli az összes kifúvásra váró csövet.
| Szám | Leírás |
|---|---|
| 1 |
A tekercs teljes áttekintése. |
| 2 |
Részletes áttekintés. Az egérgörgővel nagyíthat és kicsinyíthet. |
| 3 |
Ups nézet. |
| 4 |
A hibás területek részletes nézete. |
| 5 |
A gombok a gép vezérlésére szolgálnak (ha aktívak), valamint a besorolt gyanús területek ellenőrzésére. |
| 6 |
Statisztikák: megjeleníti a címkék teljes számát, valamint a hibátlan és hibás címkék arányát mind a tekercs, mind a teljes munka tekintetében. Ezen felül áttekintést kap a munka adatairól. |

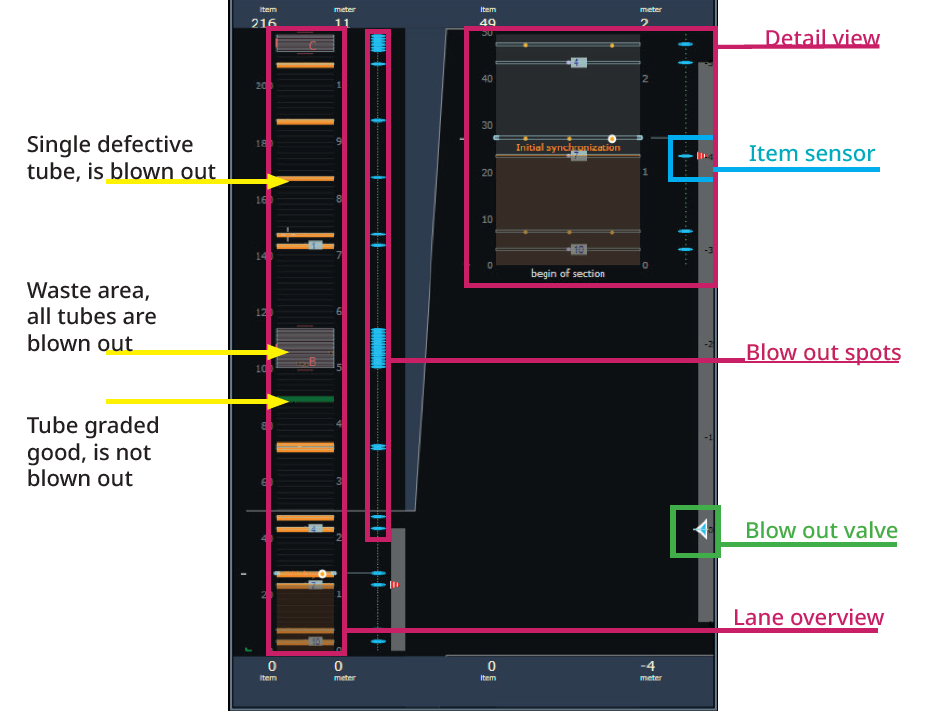

A tekercs részletes áttekintése
A tekercs részletes áttekintésében láthatók az összes gyanús területek, pontosan úgy, mint a Quality Manager oldalon. A „jó” minősítésű csövek zöld színnel jelennek meg. A „rossz” minősítésű, és ki kell fújni való csövek piros színnel jelennek meg. A gyanús területeket a selejtterületen belül is megtekintheti a Nézet > Összes gyanús megjelenítése a Finishing Manager helyen.
