Isı Haritası görünümü

Isı Haritası görünümü, baskı işinin tamamı veya bir bölümü üzerindeki şüpheli alanların dağılımını görselleştirmek için kullanılır.

Isı Haritası görünümünü etkinleştirmek için, ekranın alt yarısında bulunan Isı Haritası düğmesine tıklayın.

→ Ardından ekran, Isı Haritası görünümüne geçer

Isı Haritası anahtarı — Şekil 1. Sayfa görünümü ile Isı Haritası görünümü arasında geçiş

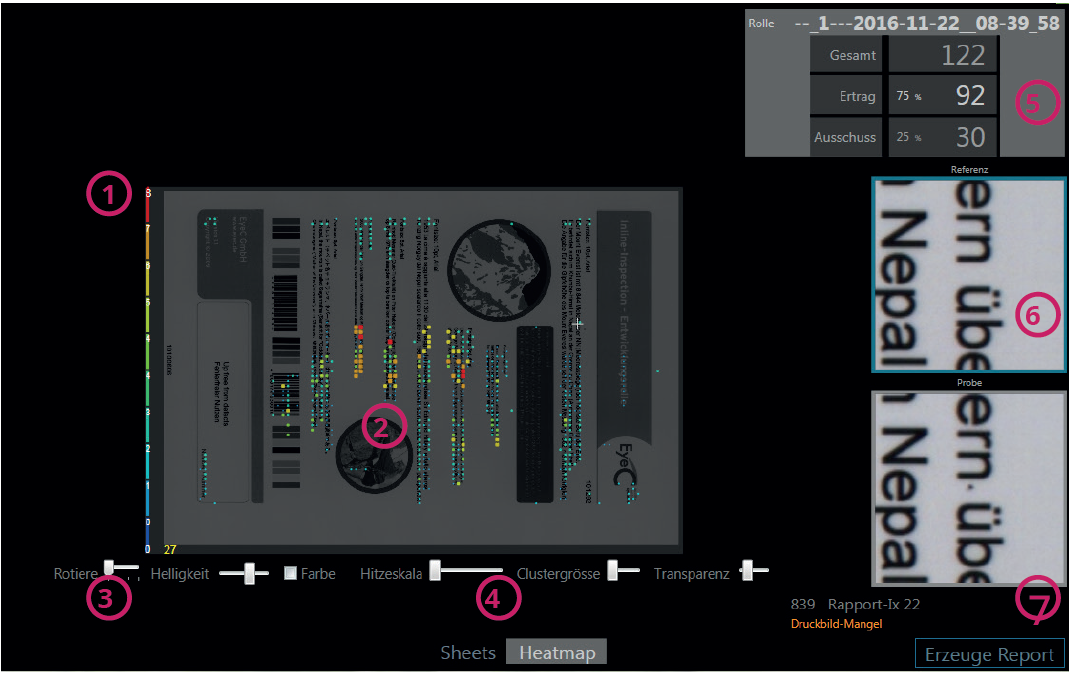

Şekil 2. Ayrıntılı Isı Haritası görünümü

Çizelge 1. Isı Haritası görünümü
No	Ad	Açıklama
1	Isı Haritası Ölçeği	Hangi renk değerine karşılık gelen hata sayısını gösterir. Ölçek, (3) numaralı bölümdeki Isı ölçeği seçeneği ile ayarlanabilir.
2	Isı Haritası görünümü	Bir yazdırma işindeki hataların dağılımını gösterir. Hataların sıklığı renk kodlarıyla belirtilmiştir ve (1) altındaki ölçekten okunabilir. Kırmızı alanlar, hataların özellikle sık meydana geldiği bölgeleri; mavi alanlar ise hataların çok az olduğu bölgeleri temsil eder. Isı haritasının gösterimi, (3) altındaki kontrollerle ayarlanabilir.

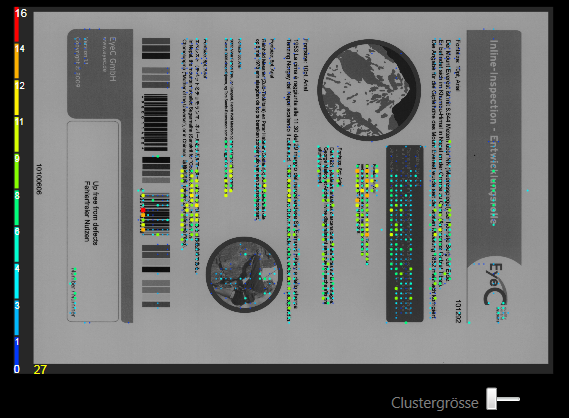

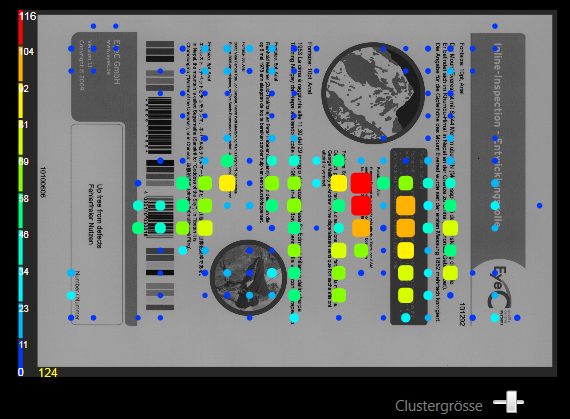

3	Görünüm ayarları	Isı Haritası görünümü değiştirme amaçlı kontroller Döndür: Kaydırıcıyı hareket ettirdiğinizde resim 90°, 180° veya 270° sağa döner. Parlaklık: Kaydırıcıyı sağa kaydırdığınızda görüntülenen resmin parlaklığı azalır, sola kaydırdığınızda ise artar. Renk: Bu seçenek işaretlendiğinde, görsel renkli olarak gösterilir. Varsayılan ayar siyah-beyazdır. Isı ölçeği: Kaydırıcıyı hareket ettirmek ısı haritasının ölçeğini değiştirir; kontrol sağa doğru ne kadar kaydırılırsa, hata sayısının eşik değeri o kadar artar. Örneğin, sadece birkaç hata içeren alanlar görüntüden hariç tutulabilir. Kontrol düğmesi en solda ise, maksimum hata sayısı aralığı otomatik olarak ölçeğin üst (kırmızı) ucu olarak ayarlanır. Küme boyutu: Kaydırıcıyı hareket ettirerek kümenin boyutunu en büyük veya en küçük hale getirebilirsiniz (hata alanlarının taranması). Şekil 3. Küme boyutu - büyük Şekil 4. Küme boyutu - küçük Şeffaflık: Isı haritasının şeffaflığını değiştirmek için kaydırıcıyı hareket ettirin. Sola doğru kaydırdığınızda şeffaflık artar, sağa doğru kaydırdığınızda ise azalır.
4	Sayfa / Isı Haritası arasında geçiş	Sayfa görünümü ile Isı Haritası görünümü arasında geçiş
5	İstatistikler	Baskı işi ile ilgili istatistik verileri gösterir: İş adı (Grup) Toplam miktar (Toplam) Hata olmayan bölgeler (Verim) Hatalı test sonuçları (Atık)
6	Ayrıntı görünümü	Şüpheli bölgelerin büyütülmüş görüntüsünü gösterir: Üstte şablondaki ilgili bölge, altta ise üretim örneğindeki ilgili bölge yer almaktadır. Ayrıntılı görünümde hatayı görmek için fareyi küme noktalarından birinin üzerine getirin.
7	Rapor oluştur	Rapor oluşturur.
