Ocena potencjalnego arkusza referencyjnego

  1. Do oceny podejrzanych oznaczeń operator ma do dyspozycji różne przyciski znajdujące się w prawym dolnym rogu ekranu EyeC Proofiler. Szczegółowy opis funkcji poszczególnych przycisków znajduje się w tabeli na stronie 24.
  2. Jeżeli operator oceni co najmniej 1 podejrzany obszar jako „nieprawidłowy”, oznacza to, że aktualnie sprawdzany arkusz nie może zostać użyty jako arkusz referencyjny.
  3. Ocena zostaje zakończona po kliknięciu przez operatora przycisku Raport.
    Tworzony jest raport.
  4. W zależności od używanego trybu zastosowanie ma 1 z poniższych opcji:
    OpcjaOpis
    Wariant A (standardowy) Jeżeli operator zdecyduje się powtórzyć wzorzec wydruku, oprogramowanie kontynuuje proces w trybie automatycznym. Opisany proces uzyskiwania arkusza referencyjnego można powtarzać dowolną liczbę razy.
    Wariant B Jeżeli operator zdecyduje się powtórzyć wzorzec wydruku, należy przełączyć system na tryb ręczny, a następnie ręcznie przeprowadzić cały proces do zakończenia zlecenia (patrz Ręcznie prowadzony proces inspekcji.
    Patrz poniższy rysunek.

    Wyświetlanie podejrzanych obszarów
    Numer Opis
    1 Wyświetlanie aktualnie zadrukowanego arkusza porównywanego ze wzorcem PDF wraz z podejrzanymi oznaczeniami.
    2 Wyświetlanie wzorca PDF z podejrzanymi oznaczeniami w powiększeniu.
    3 Wyświetlanie zadrukowanego arkusza z podejrzanymi oznaczeniami w powiększeniu.
    4

    Karty różnych widoków:

    • Powtórzenie: Pełny widok arkusza referencyjnego ze wszystkimi wyświetlonymi podejrzanymi oznaczeniami. Aktualnie wybrany punkt referencyjny jest wyróżniony krzyżykiem.
    • Wzorzec: Powiększony widok wybranych podejrzanych oznaczeń na odpowiednim elemencie wzorca PDF.
    • Kopia: Powiększony widok wybranego podejrzanego oznaczenia na odpowiednim elemencie arkusza referencyjnego.
    • Fragment na wszystkich kopiach: Powiększony widok aktualnie zaznaczonych podejrzanych oznaczeń na wszystkich kopiach arkusza referencyjnego.
    • Lupa: Powiększony widok aktualnie zaznaczonych podejrzanych obszarów na arkuszu referencyjnym.
    • Kontekst: Widok zostaje przełączony na odpowiedni widok.
    5 Gruby pomarańczowy pasek w dolnej części ekranu składa się z X segmentów, przy czym X oznacza liczbę wszystkich znalezionych podejrzanych oznaczeń. Położenie aktualnie wybranego podejrzanego oznaczenia wśród wszystkich znalezionych podejrzanych oznaczeń jest oznaczone w przedstawiony sposób. Po ocenie podejrzanego defektu kolor odpowiedniego segmentu zmienia się na czerwony (= nieprawidłowy) lub zielony (= prawidłowy).
    6 Przyciski do oceny podejrzanych obszarów:
    • Przycisk Prawidłowy Prawidłowy. Każde podejrzane oznaczenie należy potwierdzić za pomocą tego przycisku, aby potwierdzić brak błędów. Symbol wskazujący położenie podejrzanego obszaru jest wyświetlany na zielono.
    • Przycisk Defekt Nieprawidłowy. Sprawdzany arkusz nie może zostać użyty jako arkusz referencyjny.
    • Przycisk Aktywny Przejście do następnego podejrzanego obszaru na zadrukowanym arkuszu.
    • Przycisk Powiększenie Powiększa widok podejrzanego obszaru. Kliknij ten przycisk ponownie, aby powrócić do pierwotnego widoku.
    • Przycisk zamiany Przełącza między widokiem PDF a widokiem zadrukowanego arkusza.
    • Przycisk Raport Tworzy raport defektów i kończy inspekcję PDF.

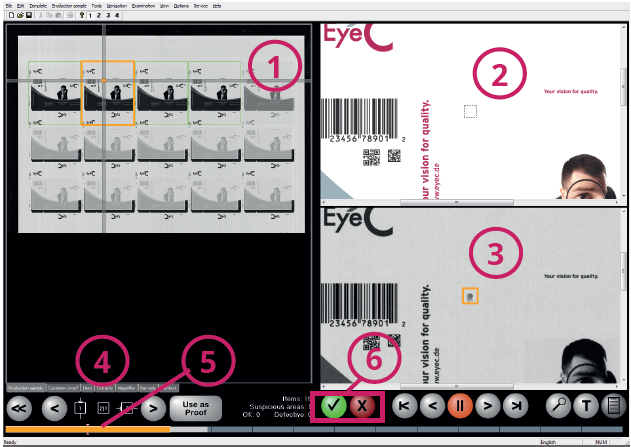

    Rysunek 1. EyeC Proofiler – wyświetlanie podejrzanych obszarów
