Il software EyeC ProofRunner nel processo di stampa

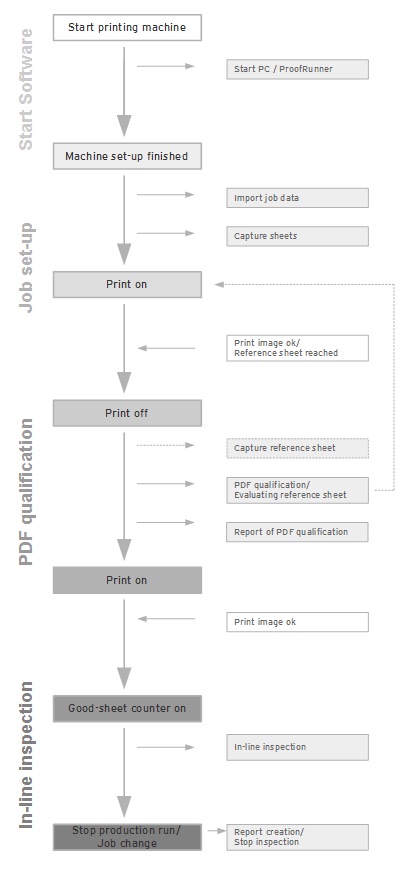

In questo capitolo vengono illustrate all'utente le fasi fondamentali dell'ispezione di stampa con il sistema EyeC ProofRunner. Il software EyeC ProofRunner consente sia il funzionamento automatico sia quello manuale. La modalità automatica, nella quale il software reagisce ai segnali provenienti dal sistema di controllo della macchina da stampa, costituisce la modalità operativa standard. Il funzionamento manuale del software è necessario solo quando non è disponibile alcun segnale proveniente dal sistema di controllo della macchina da stampa. La figura seguente mostra come il software si integra nel processo di stampa. Nella parte principale del manuale vengono descritti passo per passo sia il processo di ispezione automatica sia quello manuale.
Il funzionamento del processo di ispezione con EyeC ProofRunner in modalità automatica è illustrato schematicamente nella Schema del processo di ispezione in modalità automatica. Alcune dipendenze sono specifiche del cliente e vengono differenziate tramite la Variante A e la Variante B, dove la Variante A rappresenta la variante standard. In modalità automatica, il passaggio del software tra i singoli stati della sequenza è controllato tramite 4 segnali esterni provenienti dal sistema di controllo della macchina da stampa.
Il funzionamento automatico è la modalità operativa standard. L'utente ha la possibilità di eseguire manualmente l'intero processo di ispezione.
Avvio della macchina da stampa
Non appena l'utente attiva l'interruttore principale della macchina da stampa e la macchina si avvia, il PC e il software EyeC ProofRunner vengono avviati automaticamente in modalità automatica.
Configurazione completata (primo segnale)
Dopo la configurazione della macchina da stampa, durante la quale l'operatore ha caricato i dati del lavoro sulla macchina da stampa, il software EyeC ProofRunner importa automaticamente i file necessari per il processo di ispezione. I componenti necessari dei dati del lavoro sono il file PDF originale del modello e i dati specifici del cliente, come il nome del cliente. La descrizione completa della procedura per creare manualmente i dati del lavoro è disponibile nella Processo di ispezione guidato manualmente.
Dopo il download dei dati del lavoro, il software avvia l'acquisizione dell'immagine del foglio.
Prova di stampa (secondo segnale)
| Variante A (standard) | Variante B |
|---|---|
|
Se, dopo l'avvio (stampa attiva), il processo di stampa produce un foglio preconfigurato, il software lo acquisisce come foglio di riferimento. Il cliente può definire quale foglio di riferimento utilizzare. |
Stampa (terzo segnale)
| Variante A (standard) | Variante B |
|---|---|
|
Con l'arresto del processo di stampa (stampa da), il software riceve un segnale per acquisire un foglio di riferimento. A partire dall'ultimo foglio stampato, il software seleziona quindi un foglio definito dal cliente. |
Per il processo di ispezione del sistema EyeC ProofRunner, nella Variante B non è necessario arrestare la macchina da stampa. EyeC raccomanda di mantenere il più basso possibile il numero di fogli mancanti.
Il foglio di riferimento viene confrontato automaticamente con il modello PDF contenuto nei dati del lavoro. Se vengono rilevate deviazioni tra la qualità del foglio di riferimento e il modello PDF che superano i limiti preimpostati dei parametri di qualità, tali deviazioni vengono visualizzate. L'utente ha quindi la possibilità di valutare queste deviazioni e, sulla base di tale valutazione, decidere se proseguire il processo di stampa. Se i punti sospetti vengono contrassegnati come errori, il processo di ispezione PDF deve essere eseguito con un altro foglio di riferimento fino al raggiungimento della qualità di stampa desiderata.
| Variante A (standard) | Variante B |
|---|---|
|
Se l'operatore decide di ripetere la prova di stampa, il software riceve il segnale per acquisire un foglio di riferimento dopo la prova di stampa e torna alla fase di processo corrispondente nella sequenza del processo. |
Se l'operatore decide di ripetere la prova di stampa, deve passare al funzionamento manuale ed eseguire manualmente l'intero processo di ispezione fino al completamento del lavoro. |
Quando non vengono rilevate aree sospette o tutte le deviazioni sospette vengono contrassegnate come "buone", il foglio di riferimento può essere utilizzato come modello per tutti i fogli successivi. L'utente riavvia la macchina ("Stampa On").
Contatore dei fogli accettati ON (quarto segnale)
Una volta che la qualità del prodotto stampato può essere valutata come buona (Immagine di stampa OK), l'operatore imposta con il segnale "Good Sheet Counter ON" il punto di commutazione del software per avviare il processo di produzione. Il software confronta ora il foglio di riferimento acquisito con tutti i fogli stampati successivamente. Se durante la stampa non vengono rilevati contrassegni sospetti, non è richiesto alcun intervento dell'operatore. Al termine del processo di stampa viene generato un report. In caso di rilevamento di contrassegni sospetti durante il processo di produzione, l'operatore può decidere come procedere con il processo di stampa.
Il funzionamento e l'utilizzo del software sia nella modalità di ispezione automatica sia nella modalità manuale sono descritti in dettaglio nei capitoli seguenti.
