Η προβολή Xάρτη θερμότητας (Heatmap)

Η προβολή Χάρτη θερμότητας ("Heatmap") χρησιμοποιείται για την απεικόνιση της κατανομής των ύποπτων περιοχών σε ολόκληρη την εργασία εκτύπωσης ή σε ένα τμήμα της.

Για να ενεργοποιήσετε την προβολή Χάρτη θερμότητας ("Heatmap"), κάντε κλικ στο κουμπί Χάρτης θερμότητας ("Heatmap") στο κάτω μισό της οθόνης.

→ Στη συνέχεια, η οθόνη μεταβαίνει στην προβολή Χάρτη θερμότητας ("Heatmap").

Εναλλαγή σε χάρτη θερμότητας — Σχήμα 1. Εναλλαγή μεταξύ της προβολής φύλλου και της προβολής Xάρτη θερμότητας

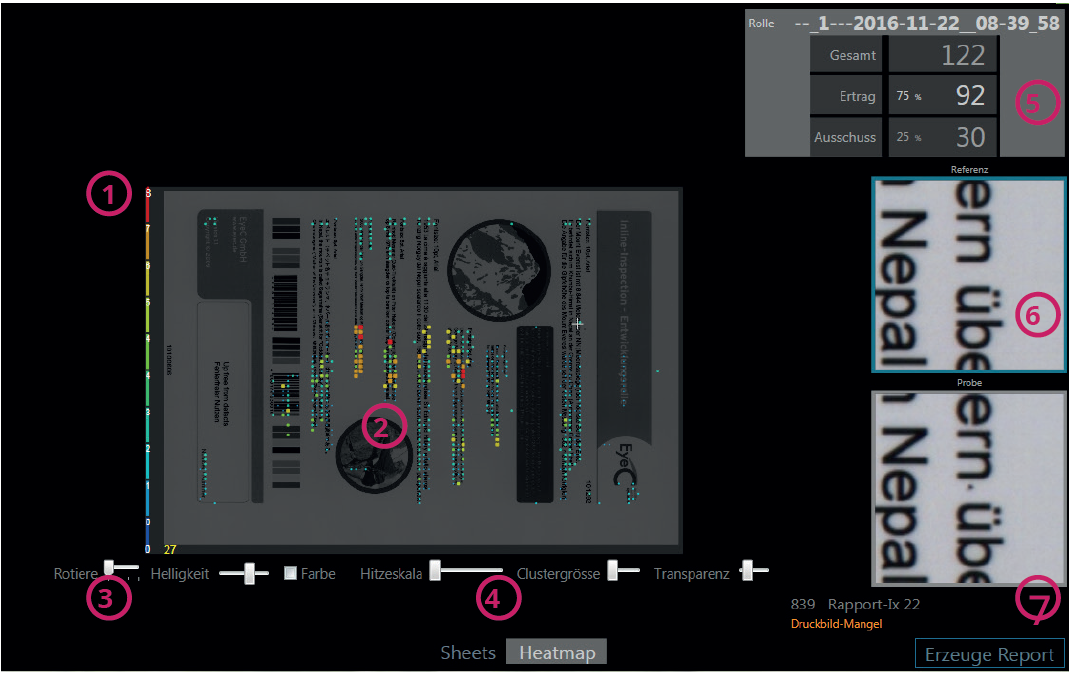

Σχήμα 2. Λεπτομερής προβολή Xάρτη θερμότητας

Πίνακας 1. Η προβολή Xάρτη θερμότητας (Heatmap)
Αριθμός	Όνομα	Περιγραφή
1	Κλίμακα χάρτη θερμότητας	Δείχνει τον αριθμό των σφαλμάτων που αντιστοιχούν σε κάθε χρωματική τιμή. Η κλίμακα μπορεί να ρυθμιστεί με την επιλογή Κλίμακα θερμότητας ("Heatscale") στο (3).
2	Προβολή Xάρτη θερμότητας	Δείχνει την κατανομή των σφαλμάτων σε μια εργασία εκτύπωσης. Η συχνότητα των σφαλμάτων επισημαίνεται με χρώματα και μπορεί να διαβαστεί στην κλίμακα κάτω από το (1). Οι κόκκινες περιοχές αντιπροσωπεύουν περιοχές όπου τα σφάλματα εμφανίζονται ιδιαίτερα συχνά, ενώ οι μπλε περιοχές αντιπροσωπεύουν εκείνες με ελάχιστα σφάλματα. Η απεικόνιση του χάρτη θερμότητας μπορεί να ρυθμιστεί με τα στοιχεία ελέγχου κάτω από το (3).

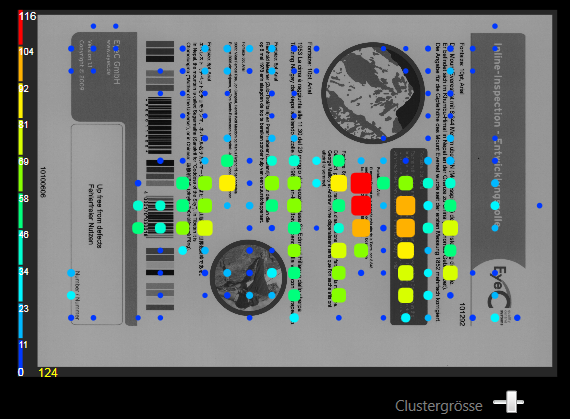

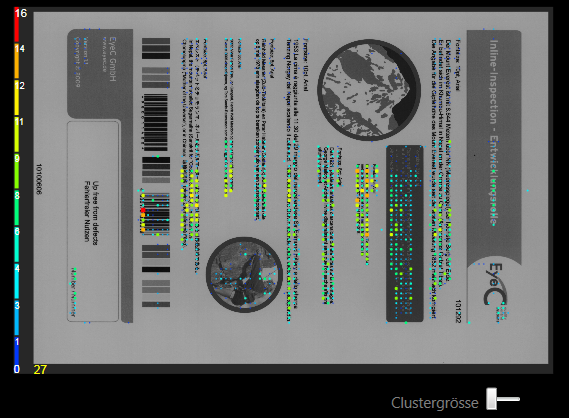

3	Ρυθμίσεις προβολής	Στοιχεία ελέγχου για την αλλαγή της προβολής Χάρτη θερμότητας ("Heatmap"): Περιστροφή ("Rotate"): Μετακινώντας το ρυθμιστικό, η εικόνα περιστρέφεται 90°, 180° ή 270° προς τα δεξιά. Φωτεινότητα ("Brightness"): Αν μετακινήσετε το ρυθμιστικό προς τα δεξιά, μειώνεται η φωτεινότητα της εικόνας που εμφανίζεται, ενώ αν το μετακινήσετε προς τα αριστερά, αυξάνεται. Χρώμα ("Color"): Εάν έχει επιλεγεί ένα σημάδι ελέγχου, η εμφανιζόμενη εικόνα εμφανίζεται έγχρωμη (η τυπική ρύθμιση είναι ασπρόμαυρη). Κλίμακα θερμότητας ("Heat scale"): Μετακινώντας το συρόμενο ρυθμιστικό στοιχείο, αλλάζει η κλίμακα του θερμικού χάρτη - όσο περισσότερο μετατοπίζεται το ρυθμιστικό προς τα δεξιά, τόσο μεγαλύτερο είναι το όριο του αριθμού σφάλματος. Για παράδειγμα, περιοχές με ελάχιστα σφάλματα μπορούν να εξαιρούνται από την απεικόνιση. Εάν το ρυθμιστικό στοιχείο βρίσκεται στο αριστερό άκρο, το εύρος του μέγιστου αριθμού σφαλμάτων ορίζεται αυτόματα ως το άνω (κόκκινο) άκρο της κλίμακας. Μέγεθος συστάδας ("Cluster size"): Μετακινώντας το ρυθμιστικό, θα μεγιστοποιήσετε ή θα ελαχιστοποιήσετε το μέγεθος της ομάδας (έλεγχος περιοχών σφάλματος). Σχήμα 3. Μέγεθος συστάδας - μεγάλο Σχήμα 4. Μέγεθος συστάδας - μικρό Διαφάνεια ("Transparency"): Μετακινήστε το ρυθμιστικό για να αλλάξετε τη διαφάνεια του χάρτη θερμότητας. Προς τα αριστερά, η διαφάνεια αυξάνεται, ενώ προς τα δεξιά μειώνεται.
4	Αλλαγή φύλλων / Χάρτης θερμότητας	Εναλλάσσει μεταξύ της προβολής φύλλου ("Sheet view") και της προβολής Χάρτη θερμότητας ("Heatmap view"). Κάντε κλικ στην επιθυμητή προβολή.
5	Στατιστικά στοιχεία	Εμφανίζει στατιστικά δεδομένα σχετικά με την εργασία εκτύπωσης: Όνομα εργασίας (Στοίβα) ("Job name (Pile)") Συνολικό ποσό (Σύνολο) ("Total amount (Total)") Αντίγραφα χωρίς σφάλματα (Απόδοση) ("Error-free ups (Yield)") Ελαττωματικά αντίγραφα (Απόρριψη) ("Defective ups (Waste)")
6	Λεπτομερής προβολή	Εμφανίζει τη μεγεθυμένη προβολή των ύποπτων περιοχών: πάνω βρίσκεται η αντίστοιχη περιοχή στο πρότυπο, κάτω στο δείγμα παραγωγής. Τοποθετήστε το ποντίκι πάνω από ένα από τα σημεία της συστάδας για να δείτε το σφάλμα στη λεπτομερή προβολή.
7	Δημιουργία αναφοράς	Δημιουργεί μια αναφορά.
